教你如何判斷報警線路故障類型并修復
又到了本期技術課堂時間，本期給大家?guī)淼氖?/p>
如何判斷報警線路故障類型并修復，純干貨分享！
1
火災自動報警系統線路故障原因
報警線路故障的原因可分為以下幾種：總線短路、總線斷路和總線接地。由于總線短路、斷路故障點出現的位置不同，火災報警控制器中所顯示的故障現象也有所不同，現場設備的運行狀態也會出現不同。
2
火災自動報警系統線路故障類別、現象及修復方法

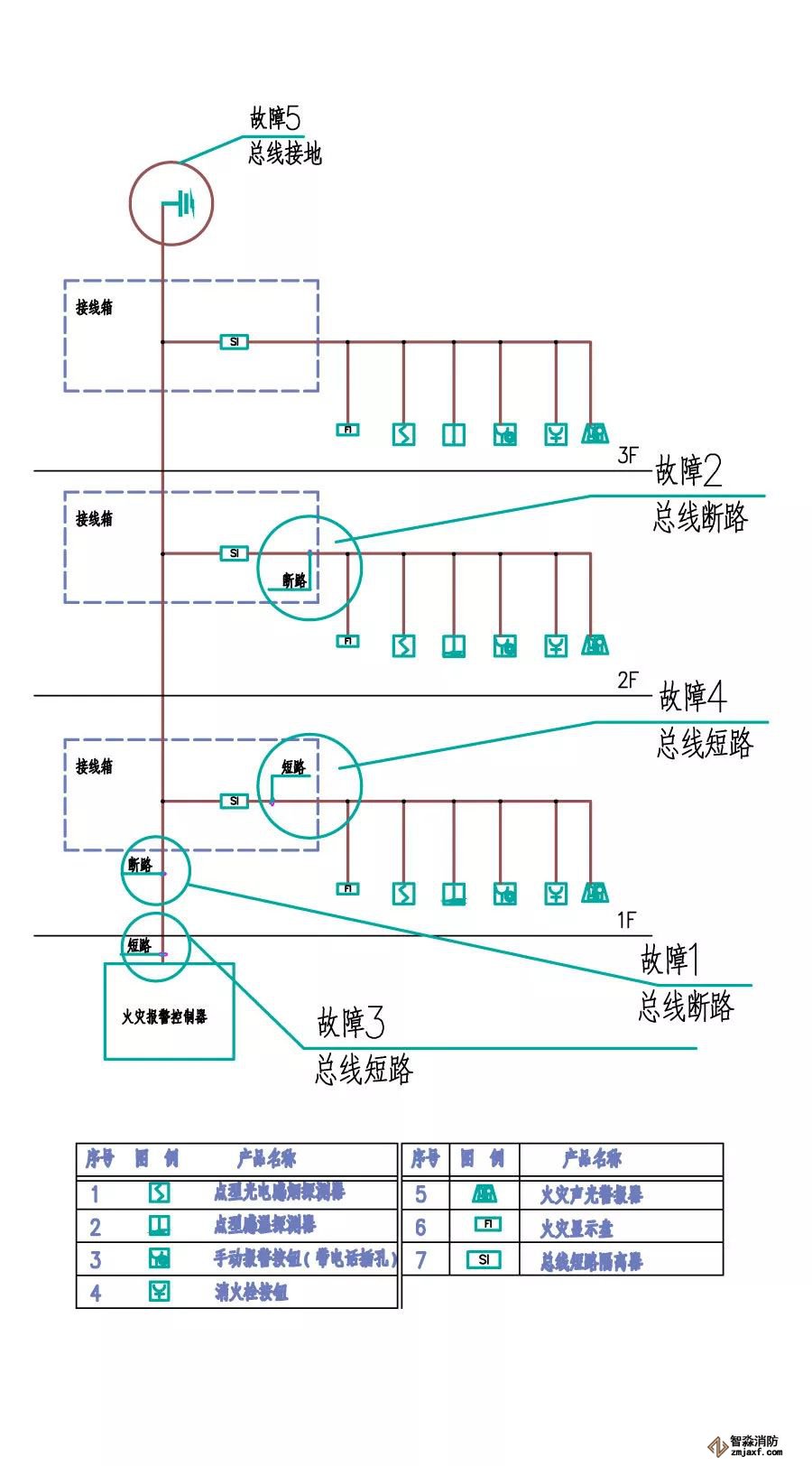

建筑內的報警線路如下圖所示分布：
.
|
序號 |
故障類別 |
故障現象 |
故障現象 |
|
1 |
總線干線斷路 |
1現場設備指示燈全部為熄滅狀態； 2報警控制器故障頁面顯示“總線故障”。 3報警控制器上對應故障線路電壓輸出正常。
|
1查看竣工圖紙，確定故障線路分布； 2通過使用萬用表測試總線干線電壓的方法，確定線路斷路的位置，并進行連接修復。
|
|
2 |
總線支線斷路 |
1某一區域現場設備指示燈全部為熄滅狀態，其它區域現場設備指示燈正常； 2報警控制器上顯示有規律的編碼設備故障。 3該區域的短路隔離器未動作。
|
1查看竣工圖紙，故障設備的編碼，確定故障區域內故障線路分布及斷線區域； 2通過萬用表測試總線干線電壓的方法，確定線路斷路的位置，并進行連接修復。
|
|
3 |
總線干線短路 |
1現場設備指示燈全部為熄滅狀態； 2報警控制器故障頁面顯示“總線故障”。 3報警控制器上對應故障線路電壓輸出“0V”。
|
1查看竣工圖紙，確定故障線路分布； 2將故障線路從報警控制器上拆下，通過使用萬用表測試線路通斷的方式，采用分段查找的方法確定短路點的位置，將短路點斷開進行修復。
|
|
4 |
總線支線短路 |
1現場某區域設備指示燈全部為熄滅狀態； 2報警控制器上顯示有規律的編碼設備故障。 3故障區域總線隔離器“啟動”。
|
1查看竣工圖紙，確定故障線路分布及總線隔離器的位置； 2斷開故障區域的總線隔離器 3通過使用萬用表測試線路通斷的方式，采用分段查找的方法確定短路點的位置，將短路點斷開進行修復
|
|
5 |
總線接地 |
1報警控制器上顯示“總線故障”或“器件故障故障” 2 報警控制器上反復報出同一設備“器件故障” 3 現場設備指示燈全部熄滅 因總線接地時情況較復雜，現象可能是以上1種或幾種
|
1查看竣工圖紙，確定故障線路或故障器件所在線路的分布； 2斷開報警控制器與故障線路的連接； 3通過使用萬用表測試通信線路與地線電阻的方式，采用分段查找的方法確定接地點的位置，將接地點斷開進行修復。 報警線路與地線間的阻值需滿足產品說明書的要求，說明書中要求的阻值不小于20MΩ。
|
3

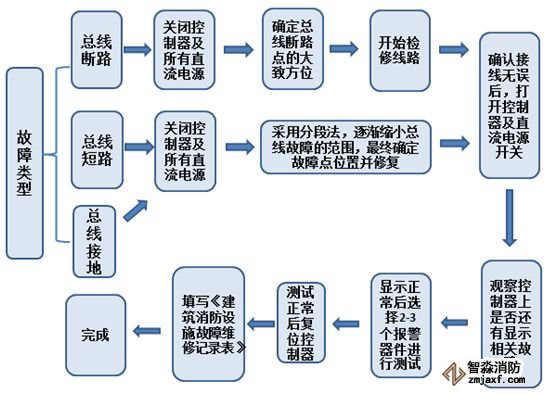

火災自動報警系統線路修復流程
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.vr134.com/；海灣服務熱線：18910580194
