海灣消防電話插孔TS-GSTN603接線安裝圖
一、結構特征、布線與安裝：

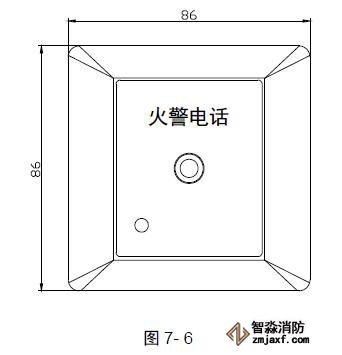

TS-GSTN603 型消防電話插孔外形尺寸及結構示意圖如圖7- 6：

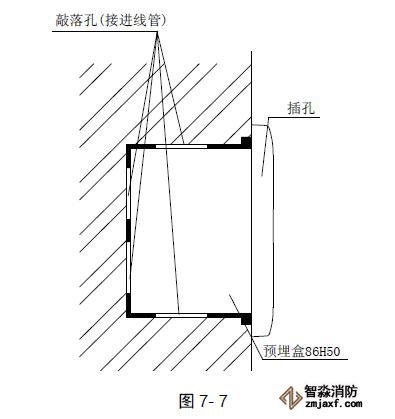

電話插孔安裝采用進線管預埋裝方式，取下電話插孔的紅色蓋板，用螺釘或自攻螺釘將電話插孔安裝在86H50 型預埋盒上，安裝孔距為60mm，安裝好紅色蓋板，安裝方式如圖7- 7 所示。
其中：
端子XT1 電話線輸入端；端子XT2 電話線輸出端，接下一個電話插孔。
布線要求：采用截面積≥1.0mm2 的阻燃RVVP 屏蔽線。
二、應用方法：
參見TS-GSTN603消防電話插孔安裝使用說明書。
