海灣防爆點型紫外火焰探測器JTG-ZM-GST9614_接線安裝圖
海灣防爆點型紫外火焰探測器JTG-ZM-GST9614_接線安裝圖
一，結構特征、安裝與布線
探測器外殼零件采用鋁合金制成，含鎂量小于6%，有足夠的機械強度，經水壓試驗1.5Mpa，歷時10s無滴水和永久變形，能承受7J沖擊能量，最高表面溫度不超過85℃。探測窗口采用石英玻璃，可透過紫外線，能承受2J沖擊能量。

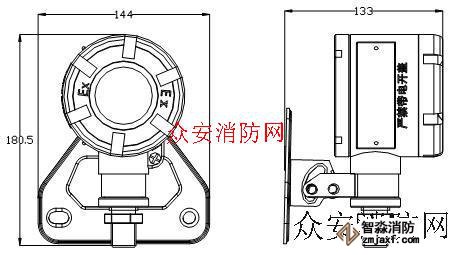

探測器外形結構如圖1- 49所示：
JTG-ZM-GST9614點型紫外火焰探測器外形尺寸圖

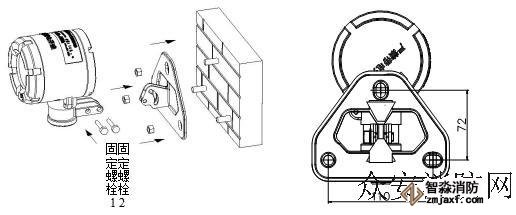

探測器的安裝方式有兩種，一種是安裝在墻壁上，另一種是安裝在頂棚上。探測器附件備有卡箍和壁板，用于探測器的安裝，卡箍和壁板結構示意圖如圖1- 50所示。壁板用三個M6´60的膨脹螺栓直接固定在墻壁或者頂棚上，卡箍用來連接探測器和壁板。 通過調節探測器和卡箍，可以使探測器向上轉動18°，向下轉動50°，左右轉動各90°。安裝時，先把卡箍套在探測器的支撐軸上，然后通過固定螺栓1將卡箍連接到壁板上，接好探測器連接線。調節探測器和卡箍，使探測器正對被保護區域，然后擰緊固定螺栓1和固定螺栓2，將探測器固定好。
JTG-ZM-GST9614點型紫外火焰探測器安裝示意圖
探測器接線端子如圖1- 51所示：
JTG-ZM-GST9614點型紫外火焰探測器接線端子圖
其中：
Z1、Z2：編碼模式時接火災報警控制器總線，無極性。
非編碼模式時接DC24V電源，無極性。
K1、K2：只用于非編碼模式，通過輸出不同的電阻值表示不同的狀態：火警狀態短路；正常狀態為4.7kΩ；故障狀態斷開。
布線要求：
現場布線采用截面積大于等于1mm2，外徑為φ8 mm的屏蔽阻燃電纜，接線步驟如下：
（1）旋下探測器后蓋和接線壓緊螺母；
（2）將電纜線依次穿過壓緊螺母、金屬墊圈、橡膠密封圈，留出適當?shù)拈L度；
（3）將電纜線剝?nèi)ネ馄ち舫鼋饘賹?dǎo)線5mm，將橡膠密封圈、金屬墊圈、壓緊螺母連同電纜一同旋進探測器殼體，用扳手將壓緊螺母旋緊為止；
（4）將電纜的金屬線頭與探測器接線端子對應相接，將電纜的屏蔽接入探測器外殼內部保護地接線處；
（5）將探測器后蓋用工具旋緊，從探測器外殼保護地接線處將探測器外殼接入保護地；
（6）檢查探測器后蓋、電纜壓緊螺母確定已旋緊，然后可進行控制器端的接線。
安裝完成后需做如下檢查：
（1）外殼表面應無裂紋、孔洞，底殼、后蓋連接牢固；
（2）探測窗無劃傷、裂紋；
（3）進線口處應有密封圈；
（4）密封圈與電纜線徑吻合；
（5）進線口鎖緊螺母已鎖緊；
（6）接地標識處有接地線。
1.1.5 遮光罩的選用
對于現場有陽光直射或反射到紫外探測器的情況，可考慮使用遮光罩：

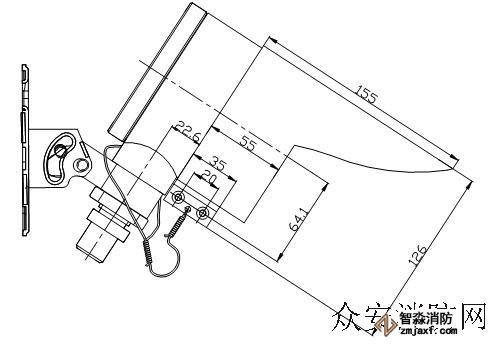

a) 半遮罩
能遮擋來自探測器上方的光線，適用于探測器壁掛安裝并對斜下方進行火焰探測報警的情況。該遮光罩直接固定于探測器殼體上，安裝示意圖如圖1- 52所示：
JTG-ZM-GST9614點型紫外火焰探測器安裝圖1

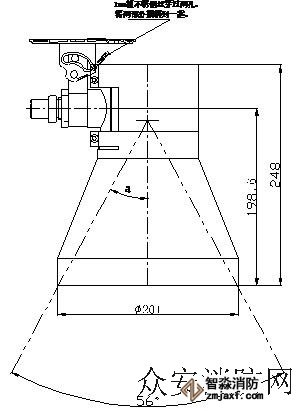

b) 全遮罩
能遮擋來自探測器視窗四面的光線，適用于探測器吸頂安裝并對正下方進行火焰探測報警的情況。該遮光罩直接固定于探測器殼體上，安裝示意圖如圖1- 53所示，注意此時探測器的保護面積有所變化，可按公式πh2tg2а計算，其中安裝高度h最好小于10米。
JTG-ZM-GST9614點型紫外火焰探測器安裝圖2
