海灣CD錄放盤安裝圖

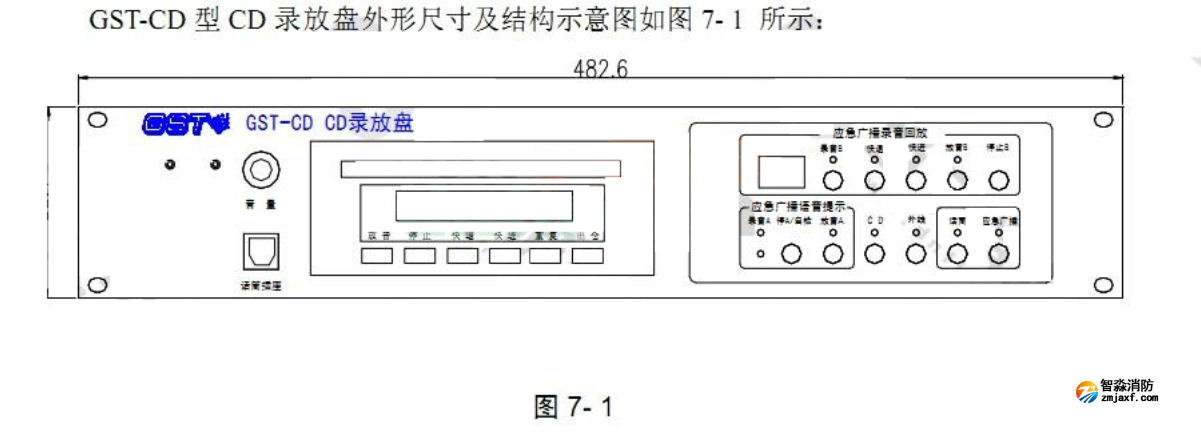

當寧提供海灣cd錄放盤的結構圖以及海灣CD錄放盤安裝圖。今天以海灣GST-CD 型CD 錄放盤為例：
各端子均為系統內部接線端子，其中：
音頻出：音頻廣播信號輸出接口。
外線 2：音頻信號輸入接口。當正常廣播與消防廣播共用一套廣播功率放大器時，正常廣播信號由“外線 2”
接口輸入。平時不啟動本設備時，“外線 2”接口與“音頻出”接口在內部是連通的；當啟動本設備后，
“外線 2”接口與“音頻出”接口斷開，消防廣播的播音內容由“音頻出”接口輸出。
內部控制線：控制信號（輸出線）。該控制線與功率放大器級聯，話筒廣播時自動聯動功率放大器。該控制
線也可實現對功率放大器進行檢驗。
C 線：聯動控制線。C 線應接到消防聯動控制設備（聯動控制信號 24V ），受聯動 設備控制實現消防自
動廣播（既應急廣播狀態）。
機殼：將“機殼”與“地”端子短接，以消除廣播系統中可能產生的噪聲或自激。
遙控輸出：本設備工作時，該端子輸出 24V，用于聯動控制廣播功率放大器等其它關聯的廣播控制設備。
地：外供 DC24V 電源接入的負極。
+24V 電源：外供 DC24V 電源接入的正極。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.vr134.com/；海灣服務熱線：18910580194
