CAN總線轉光纖/CAN光端機在海灣消防報警主機聯網中應用

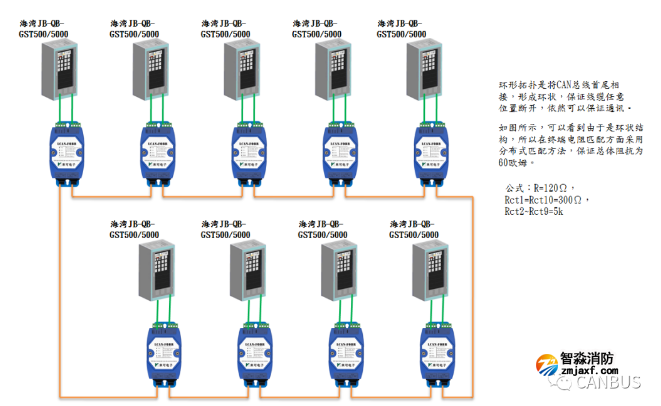

來可電子CAN總線轉光纖/CAN光端機實現海灣主機遠距離傳輸。也就是先把一臺海灣消防主機的CAN總線的電信號通過光纖模塊轉化為光信號，通過光纖將光信號傳輸?shù)较乱粋€(gè)光纖模塊，再把光信號轉化為電信號，接到下一個海灣消防主機上，如下圖所示。光纖可以實現40公里的傳輸距離，并且可以實現手拉手環網冗余設計（也就是說，光纖一處斷開，仍然不影響主機之間的通訊）。
這樣實現長距離組網就可以實現了
最終選用LCAN-FOBR CAN總線光端機轉光纖進行連網，解決了距離、光纖一處斷開，仍然不影響主機之間的通訊。
系統要求：

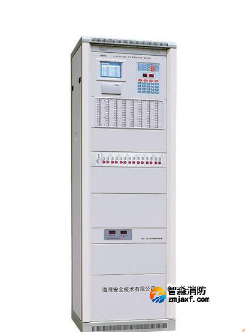

系統主機均采用海灣消防JB-QB-GST500/5000型報警主機，施工圖如下。(見下圖)
產品功能介紹:
實現CAN與光纖之間雙向數據智能轉換
支持冗余環網組網方式
一路CAN通道，二路光通道
支持自適應和中繼模式
自適應模式下，CAN波特率支持0~500Kbps
中繼模式下，CAN波特率支持5Kbps～1Mbps，可任意設定或選常用波特率
符合CAN 2.0A/2.0B規范，符合ISO 11898-2標準
每個通道獨立隔離，隔離電壓高達2500VDC
通過USB接口和配套上位機軟件快捷配置參數
內置120歐姆終端電阻，通過設備外部撥動開關來控制
電源輸入防反接設計，工作電壓6.5~36DC或9~72VDC或220VAC，工作電流最大180mA/12V
工作溫度：-40℃至+85℃
接口防浪涌、防脈沖群、ESD保護設計
符合礦用本質安全設計規范，提供認證所需的原理圖、PCB圖等資料
功能特點：
適配國內主流火災報警控制器：
產品已配套海灣、利達、青鳥消防、西門子、松江、依愛、泛海三江、泰和安、賦安等公司火災報警控制器長期大量使用；
不管哪家的火災報警控制器，來可電子的CAN光纖轉換器全部支持；
不管消防主機CAN通道的通訊波特率是多少，來可電子的CAN光纖轉換器全部支持；
不管消防主機CAN通道是非標CAN、標準CAN還是遵循高層協議CANopen、J1939等規范的CAN，來可電子的CAN光纖轉換器全部支持；
不管是點對點、總線級聯或環網冗余的組網方式，來可電子的CAN光纖轉換器全部支持。
適配現場復雜裝配使用環境：
不管什么安裝方式，來可電子的CAN光纖轉換器全部支持；
不管什么光纖接口方式，來可電子的CAN光纖轉換器全部支持；
不管什么供電方式，來可電子的CAN光纖轉換器全部支持；
不管是單?；蚨嗄９饫w，來可電子的CAN光纖轉換器全部支持，
不管是單芯還是雙芯光纖，來可電子的CAN光纖轉換器全部支持。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.vr134.com/；海灣服務熱線：18910580194
