海灣GST-HX-MN100C（Ex）火災聲光警報器技術參數
特點
海灣GST-HX-MN100C（Ex）火災聲光警報器，是一種安裝在現場的聲光報警設備，采用電子編碼， 地址碼可在安全區現場改寫。信號總線及 24V 電源線無極性，接線方便。當現場發生火災并被確認 后，由消防控制中心的火災報警控制器啟動警報器。警報器啟動時發出強烈的聲光信號，以達到提 醒現場人員注意的目的。在用于石油、化工行業等有防爆要求的 1 區及 2 區時，需與海灣公司生產的安全柵配接使用。
主要技術指標
(1) 工作電壓：電源電壓：DC24V，無極性 允許范圍：DC15V～DC28V 信號總線電壓：總線 24V，無極性 允許范圍：16V～28V
(2) 工作電流：總線監視電流≤0.3mA 總線動作電流≤1.5mA 電源監視電流≤1mA 電源動作電流≤15mA (3) 閃光頻率：1.12Hz~1.68 Hz
(4) 聲壓級：75dB～115dB（正前方 3m 水平處（A 計權））
(5) 防爆標志：Ex ib ⅡC T6 Gb
(6) 防爆合格證號：CE16.2244
(7) 線制：四線制，與總線隔離安全柵采用無極性信號二總線連接，與電源隔離安全柵采用無極性二線制連接
(8) 配接安全柵輸出參數：GST-LD-N8402(Ex)電源隔離式安全柵：U0=28V I0=115mA GST-LD-N8401(Ex)總線隔離式安全柵：U0=28V I0=115mA
(9) 使用環境：溫 度：-10℃～+55℃ 相對濕度≤95%，不凝露
(10) 外殼防護等級：IP43
(11) 外形尺寸：144mm×90mm×60.5mm（帶底殼）
結構特征、安裝與布線

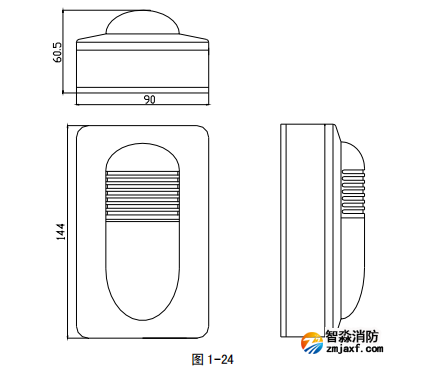

GST-HX-MN100C（Ex）火災聲光警報器外形示意圖如圖 1-24 所示。
安裝方法：
(1) 聲光警報器采用壁掛式安裝，在普通高度空間下，以距頂棚 0.2m 處為宜。
(2) 聲光警報器與底殼之間采用插接方式。

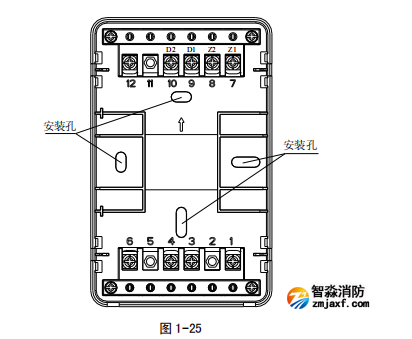

(3) 安裝底殼時應注意方向，底殼示意圖如圖 1-25 所示。
其中：D1、D2 接 GST-LD-N8402(Ex)電源隔離式安全柵，無極性。 Z1、Z2 接 GST-LD-N8401(Ex)總線隔離式安全柵，無極性。
布線要求：電源線 D1、D2 采用 BV 線，截面積≥1.5mm2 ；
信號總線 Z1、Z2 采用 RVS 型雙絞線，截面積≥1.0mm2 。
