海灣JTY-GXF-GST2D吸氣式感煙火災探測器接線安裝技術
特點
? 占 2 個地址編碼點，每個編碼點對應一個模組（模組指的是探測器中用來實現空氣采樣、 分析的組件，該組件會根據采樣、分析的結果報故障、火警等信息），可實現分區控制。
? 總線故障時可正常工作。
? 4 種吸氣強度可選擇。
? 兩個模組可分別設置的參數：靈敏度、風速上下限等。
? 前殼可旋轉180°安裝，方便不同進管方向調試。
? 可顯示當前采集參數：煙霧值、風速流量等。
? 有實時時鐘，可根據記錄查看報警、報故障時間。
? 4 個火警級別，及相關的火警繼電器輸出，1 個故障繼電器輸出。
? 火警記錄單獨存儲，可存儲 999 條；運行記錄可存儲 999 條。
主要技術指標
工作電壓：總線電壓：24V，允許范圍 16V～28V；
電源電壓：DC24V，允許范圍 DC20V~DC28V
工作電流：總線：監視電流≤0.6mA，報警電流≤0.6mA DC24V：監視電流≤680mA，報警電流≤730mA。
繼電器輸出：2A@30VDC；0.5A@125VAC
執行標準：GB 15631-2008
聯網方式：485 接口，MODBUS 協議
信息存儲容量：火警記錄 999 條，運行記錄 999 條
單管最大采樣長度：100 米
采樣回路數目：1 個/2 個（可設置） 工作溫度范圍：-10℃～55℃
工作濕度范圍：相對濕度 10%～95%，，不凝露
外形尺寸：330mm×215mm×115mm（長×寬×高，寬度為不含進出氣管的尺寸）
重量：3.3kg
外殼材質：ABS，金屬 IP
防護等級：IP30
結構特征、安裝與布線

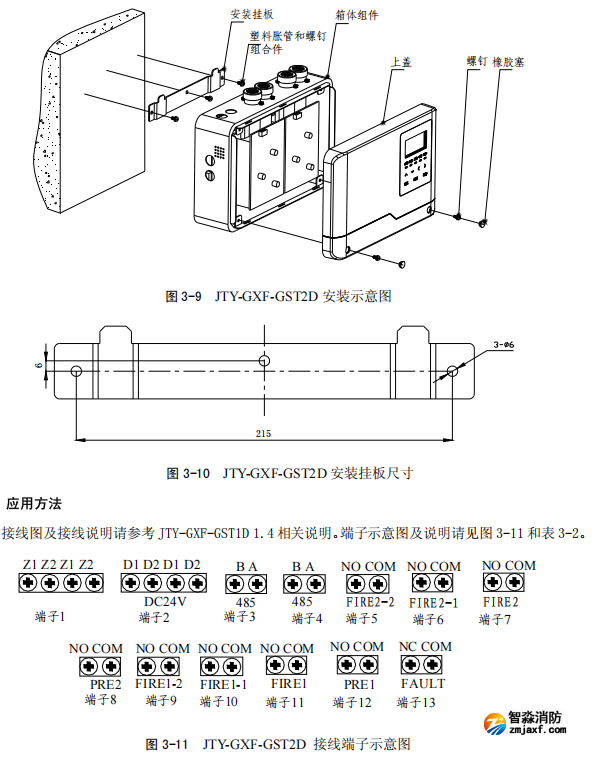

安裝示意圖如圖 3-9，安裝掛板尺寸如圖 3-10 所示。
安裝步驟如下：
1) 首先將掛板固定在墻壁上。
2) 然后撬開上蓋下方的兩個橡膠塞，用螺絲刀松開螺釘，向上推上蓋，即可拆下。
3) 將箱體掛在安裝掛板上（箱體背部的 U 型部位對準掛板上的兩個掛鉤）。
4) 接上所有線路。
5) 將上蓋與箱體掛接（上蓋上的三個掛鉤與箱體上的三個長方槽對正掛好）。
6) 擰緊固定上蓋的兩個螺釘，蓋上橡膠塞。
