海灣JTF-GOM-G5C 點型復合式感煙感溫火災探測器接線安裝技術
海灣JTF-GOM-G5C 點型復合式感煙感溫火災探測器接線安裝技術
特點
海灣JTF-GOM-G5C點型復合式感煙感溫火災探測器（簡稱探測器）是由煙霧傳感器件和半導體溫度
傳感器件從工藝結構和電路結構上共同構成的多元復合探測器。由于感煙與感溫的復合技術，使得
該款復合探測器不僅能對產生煙霧的物質燃燒進行探測報警，同時也能對酒精燃燒等有明顯溫升的
明火進行探測報警，擴大了探測器的應用范圍。探測器具有以下特點：
（1） 地址編碼可由電子編碼器事先寫入，也可由控制器直接更改，工程調試簡便可靠。
（2） 單片機實時采樣處理數據、并能保存 14 個歷史數據，曲線顯示跟蹤現場情況。
（3） 具有溫度、濕度漂移補償，灰塵積累程度及故障探測功能。
（4） 無極性二總線信號。
（5） 應用軌到軌運放，抗灰塵累積能力強。
（6） 指示燈指示明顯，360 度范圍可見。
主要技術指標
1. 探測器類別：A2R
2. 工作電壓：
信號總線電壓：總線 24V 允許范圍：16V～28V
3. 工作電流：
監視電流≤0.35mA
報警電流≤1.5mA
4. 指示燈：報警確認燈，紅色，巡檢時閃爍，報警時常亮；故障指示燈，黃色，故障時常亮。
5. 編碼方式：電子編碼（編碼范圍為 1～242）
6. 線制：信號二總線無極性
7. 使用環境：溫 度：-10℃～+50℃ 相對濕度≤95%，不凝露
8. 外形尺寸：直徑 103mm 高 53mm（帶底座）
9. 外殼防護等級：IP32
10. 殼體材料和顏色：ABS，白色
11. 重量：約 130g
12. 安裝孔距：45mm～75mm
保護面積
建議參考點型感煙火災探測器和點型感溫火災探測器的設置要求，具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。
結構特征、安裝與布線

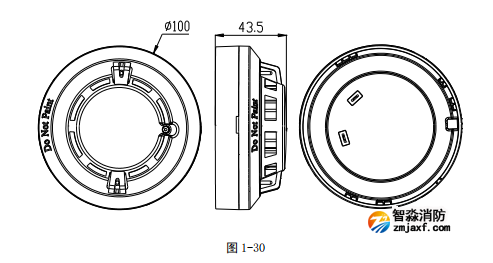

探測器的外形結構示意圖如圖 1-30：
本探測器的安裝及布線與 JTY-GD-G5T 點型光電感煙火災探測器相同。
