海灣GST-LD-8319 型輸入模塊接線安裝技術
海灣GST-LD-8319型輸入模塊接線安裝技術
特點
海灣GST-LD-8319輸入模塊是一種編碼模塊，用于連接非編碼探測器，只占用一個編碼點，當接入
模塊輸出回路的任何一只現場設備報警后，模塊都會將報警信息傳給火災報警控制器，火災報警控
制器產生報警信號并顯示出模塊的地址編號。本模塊可配接本公司生產的非編碼點型光電感煙火災
探測器、非編碼點型差定溫火災探測器、非編碼點型復合式感煙感溫火災探測器等。模塊輸出回路
最多可連接 15 只非編碼現場設備，多種探測器可以混用。GST-LD-8319 輸入模塊主要具有以下特
點：
（1） 模塊具有輸出回路短路、斷路故障檢測功能；
（2） 模塊具有對探測器被摘掉后的故障檢測功能；
（3） 模塊的地址碼為電子編碼，可現場改寫。
主要技術指標
(1) 工作電壓：
總線電壓：總線 24V
電源電壓：DC24V
(2) 監視電流：
總線電流≤0.5mA
電源電流≤10mA
(3) 報警電流
總線電流≤5mA
電源電流≤60mA
(4) 線制：與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接，與非編碼
探測器采用有極性二線制連接
(5) 使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
(6) 外殼防護等級：IP30
(7) 外形尺寸：
86mm×86mm×43mm（帶底殼）
結構特征、安裝與布線

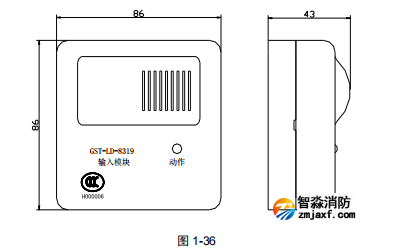

本輸入模塊的外形尺寸及結構示意圖如圖 1-30 所示。

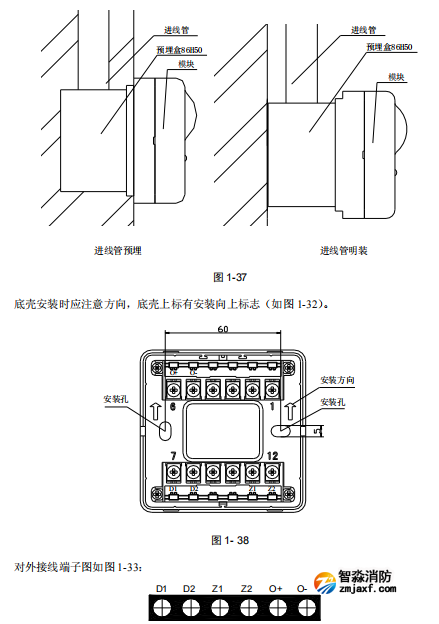

本輸入模塊采用明裝，進線管預埋及明裝安裝方式，將底盒安裝在 86H50 型預埋盒上，安裝方
法如圖 1-31，底盒與上蓋間采用拔插式結構安裝，拆卸簡單方便，便于調試維修。
圖中端子說明如下：
Z1、Z2：接控制器二總線，無極性
D1、D2：接直流 24V，無極性
O-、O+：輸出，有極性

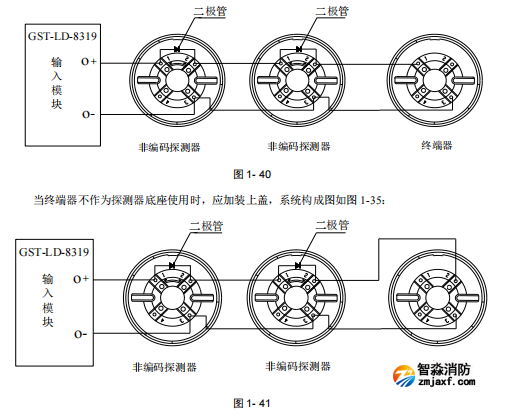

GST-LD-8319 輸入模塊與非編碼探測器串聯連接時，探測器的底座上應接二極管 1N5819，且
輸出回路終端必須接 GST-LD-8320 或 GST-LD-8320A 終端器，終端器可當探測器底座使用，即在此
終端器上可安裝非編碼探測器，其系統構成圖如圖 1-34：
布線要求：Z1、Z2 可選用截面積≥1.0mm2的耐火 RVS 雙絞線；其它線可采用截面積≥1.0mm2的
耐火 RV 或 BVR 線；O-、O+的輸出回路線要有明顯的顏色區分，且顏色的選配要具有合理性。布線應
與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.vr134.com/；海灣服務熱線：18910580194
