特點
J-SAM-GST9121B/J-SAM-GST9121C 手動火災報警按鈕（以下簡稱報警按鈕）安裝在公共場所，
當人工確認火災發生后按下報警按鈕上的按片，可向控制器發出火災報警信號，控制器接收到報警
信號后，顯示出報警按鈕的編碼信息并發出報警聲響。本手動火災報警按鈕主要具有以下特點：
（1）新型插拔式卡接結構，安裝、拆卸簡單方便，按片在按下后可用專用工具復位。
（2）報警按鈕動作機構采用專利設計，抗灰塵能力強。
（3）采用 32 位 ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，
對電磁干擾有良好的抑制能力。
（4）地址碼為電子編碼，可現場改寫。
主要技術指標
（1）工作電壓：
信號總線電壓：24V 允許范圍：16V~28V
（2）工作電流：
監視電流≤0.3mA
報警電流≤0.9mA
（3）啟動零件型式：可重復使用型
（4）啟動方式：人工按下按片
（5）復位方式：用專用鑰匙復位
（6）指示燈：紅色，正常巡檢時閃亮，報警后點亮
（7）編碼方式：電子編碼，編碼范圍在 1～242 之間任意設定
（8）線制：與控制器無極性二線制連接
（9）使用環境：
類 型：戶內
溫 度：-10℃～+55℃
相對濕度≤95%，不凝露
（10）外形尺寸：91mm×91mm×45.5mm (帶底殼)
（11）外殼防護等級：IP40
（12）殼體材料和顏色：ABS，紅色
（13）重量：約 123g(含底殼)
（14）安裝孔距：60mm
結構特征、安裝與布線

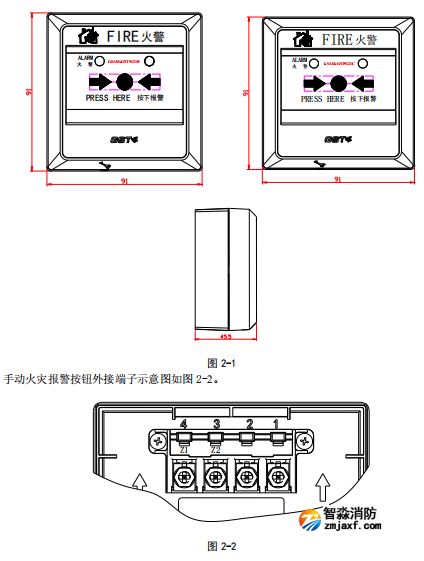

手動火災報警按鈕外形示意圖如圖 2-1。
其中：
Z1、Z2：無極性信號二總線接線端子。
布線要求：Z1、Z2 可選用截面積不小于 1.0mm2的 RVS 雙絞線。

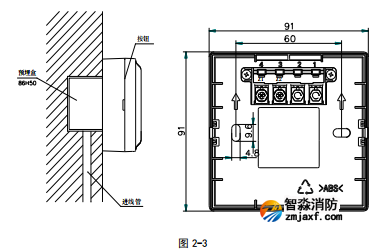

手動火災報警按鈕安裝時只需拔下報警按鈕，從底殼的進線孔中穿入電纜并接在相應端子上，
再插好報警按鈕即可安裝好報警按鈕，安裝孔距為 60mm。報警按鈕安裝采用預埋盒安裝方式，如圖
2-3 所示。
應用方法
將手動火災報警按鈕的 Z1、Z2 端子直接接入控制器總線上即可。
