海灣GST-LD-8304 型消防電話接口接線安裝技術
海灣GST-LD-8304 型消防電話接口接線安裝技術
5.1 海灣GST-LD-8304 型消防電話接口特點
海灣GST-LD-8304 型消防電話接口主要用于將手提/固定消防電話分機連入總線制消防電話系統。
海灣GST-LD-8304 型消防電話接口是一種編碼接口，占用一個編碼點，與火災報警控制器進行通訊
實現消防電話總機和消防電話分機的駁接，同時也實現消防電話總線斷、短檢線功能。當消防電話
分機的話筒被提起，消防電話分機通過消防電話接口自動向消防電話總機請求接入，接受請求后，
由火災報警控制器向該接口發出啟動命令，將消防電話分機接入消防電話總線。當消防電話總機呼
叫時，通過火災報警控制器向電話接口發啟動命令，電話接口將消防電話總線接到消防電話分機。
GST-LD-8304 型消防電話接口可連接一臺固定消防電話分機或最多連接 100 只消防電話插孔。
可通過四線水晶頭插座直接連接 GST-TS-100A 固定電話分機，通過連接 TL1、TL2 端子的電話線連
接 GST-LD-8312 消防電話插孔。多個電話插孔可并接在此電話線上。
5.2 海灣GST-LD-8304 型消防電話接口主要技術指標
（1）工作電壓：
總線電壓：總線24V
電源電壓：DC24V
（2）監視電流：
總線電流≤1mA
電源電流≤5mA
（3）動作電流：
總線電流≤3mA
電源電流≤90mA
（4）編碼方式：電子編碼，占一個編碼點，編碼范圍：1～242
（5）容量：最多連接100只電話插孔
（6）線制：
a. 與火災報警控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接
b. 與消防電話二總線采用兩線連接，無極性
c. 與消防電話分機采用四線連接，采用水晶頭連接
d. 與消防電話插孔采用兩線連接，無極性
（7）輸入參數設備：常開方式
（8）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（9）外殼防護等級：IP30
（10）外形尺寸：
86mm×86mm×43mm（帶底殼）
5.3 海灣GST-LD-8304 型消防電話接口結構特征、安裝與布線

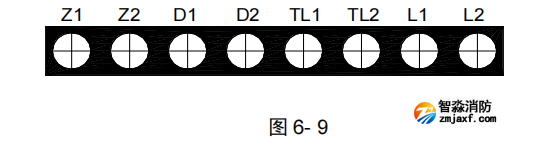

GST-LD-8304 型消防電話接口的外形尺寸及結構與 GST-LD-8319 型輸入模塊相同，安裝方法也
相同，其對外端子示意圖如圖 6- 所示：
其中：
Z1、Z2：接火災報警控制器兩總線，無極性
D1、D2：DC24V 電源，無極性
TL1、TL2：與 GST-LD-8312 連接的端子
L1、L2：消防電話總線，無極性
布線要求：Z1、Z2 采用截面積≥1.0mm2的耐火 RVS 雙絞線，DC24V 電源線采用截面積≥1.5mm2的
耐火 BV 線，TL1、TL2、L1、L2 采用截面積≥1.0mm2的耐火 RVVP 屏蔽線。
5.4 海灣GST-LD-8304 型消防電話接口應用方法

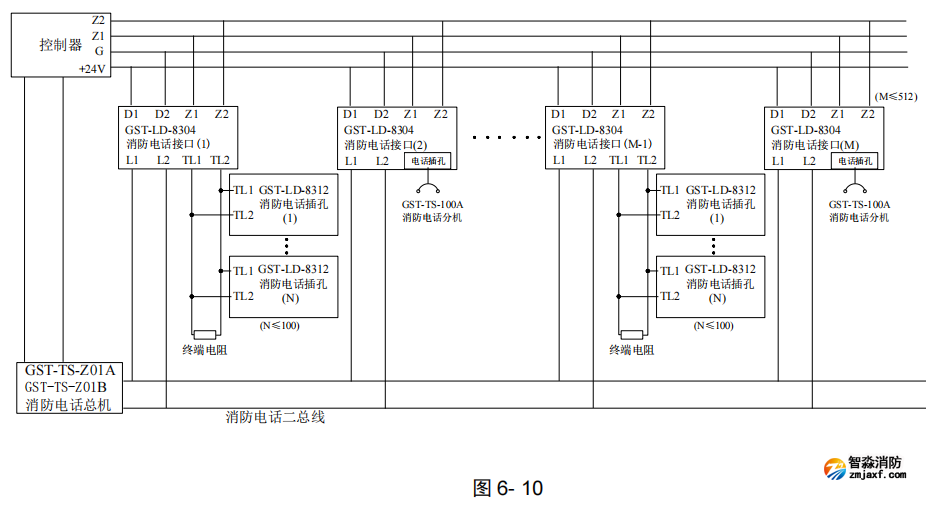

系統接線圖如圖 6- 10 所示。
