氣體滅火系統電氣控制原理圖
文章來源：m.vr134.com作者：海灣消防公司人氣：1249日期：2019-06-14 16:52:15

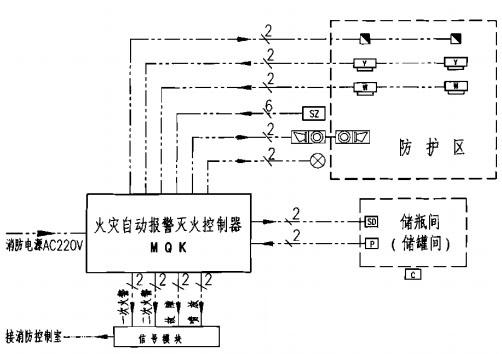

氣體滅火系統電氣控制原理圖

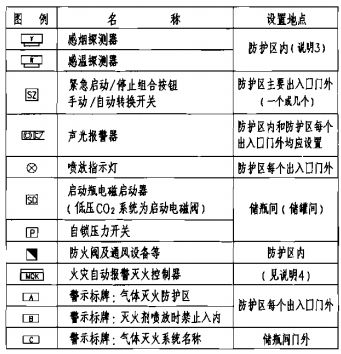

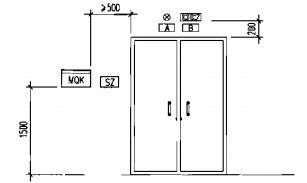

控制組件布置示意圖
說明：1.本原理圖適用于有管網七氟丙烷、IG-541、二氧化碳，三氟甲烷、IG-100氣體滅火系統的電氣控制。
2.火災探測器宜水平安裝。感溫探測器的安裝高度不得超過8m，感煙探測器的安裝高度不得超過12m。探測器周圍0.5m以內不應有遮擋物。探測器至墻面，梁邊的水平距離不應小于0.5m，至空調送風口的水平距離不應小于1.5m。
3.對于通信機房和計算機房等平時有溫控系統的防護區，除采用溫-煙組合的兩個獨立火災信號外，也可考慮采用煙-煙組合的兩個獨立火災信號，有利縮短系統滅火的啟動時間。
4.火災自動報警滅火控制器宜設置在經常有人的場所。單元獨立系統一般設置在防護區主要入口門外；組合分配系統可根據工程的具體情況，將其設置在較大或較重要的防護區主要出入口門外；條件許可時，宜優先選擇設置在消防控制室（或值班室）內。
5.設有消防控制室的場所，應將各防護區滅火控制系統的火災信息、滅火動作、手動與自動轉換及系統設備故障等相關信息傳送給消防控制室。
6.所有控制線路均應穿金屬管保護，并宜暗敷在非燃燒結構體內。如采用明敷，應在金屬管上采取涂刷防火涂料等措施。
7.本原理圖參照廣東勝捷消防科技有限公司提供的技術資料進行繪制。其他企業系統電氣控制元、器件配置及控制線根數等可能不完全相同，但系統控制原理是一致的。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://m.vr134.com/
3.對于通信機房和計算機房等平時有溫控系統的防護區，除采用溫-煙組合的兩個獨立火災信號外，也可考慮采用煙-煙組合的兩個獨立火災信號，有利縮短系統滅火的啟動時間。
4.火災自動報警滅火控制器宜設置在經常有人的場所。單元獨立系統一般設置在防護區主要入口門外；組合分配系統可根據工程的具體情況，將其設置在較大或較重要的防護區主要出入口門外；條件許可時，宜優先選擇設置在消防控制室（或值班室）內。
5.設有消防控制室的場所，應將各防護區滅火控制系統的火災信息、滅火動作、手動與自動轉換及系統設備故障等相關信息傳送給消防控制室。
6.所有控制線路均應穿金屬管保護，并宜暗敷在非燃燒結構體內。如采用明敷，應在金屬管上采取涂刷防火涂料等措施。
7.本原理圖參照廣東勝捷消防科技有限公司提供的技術資料進行繪制。其他企業系統電氣控制元、器件配置及控制線根數等可能不完全相同，但系統控制原理是一致的。
