GST-LD-8327環型總線接口
文章來源：m.vr134.com作者：海灣消防公司人氣：2051日期：2019-05-04 04:10:17
海灣GST-LD-8327環型總線接口特點

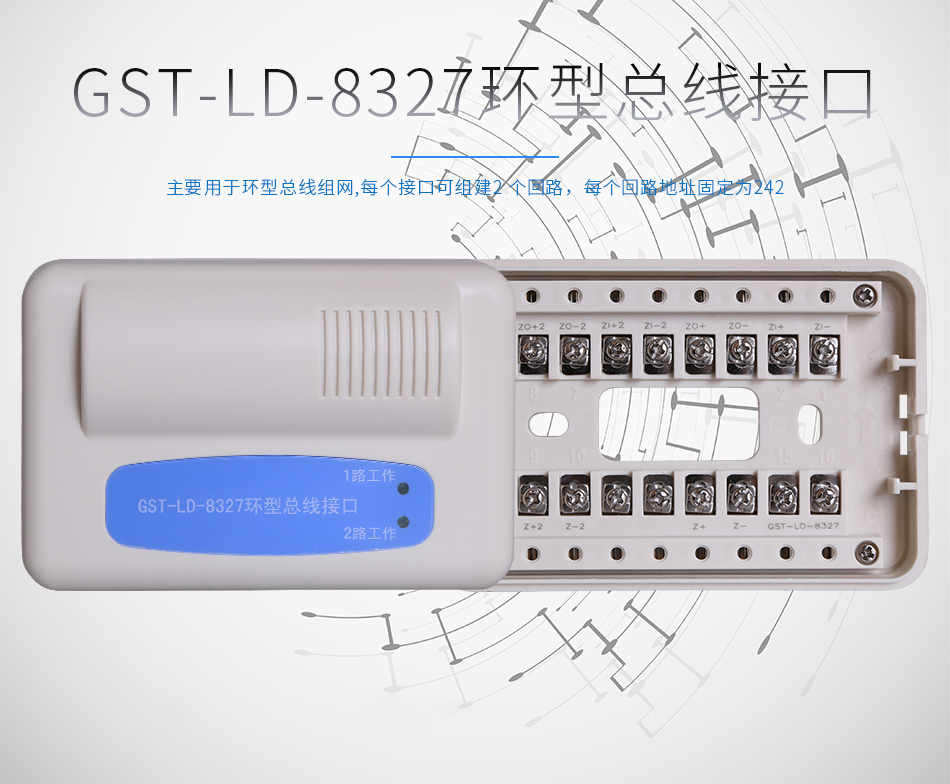

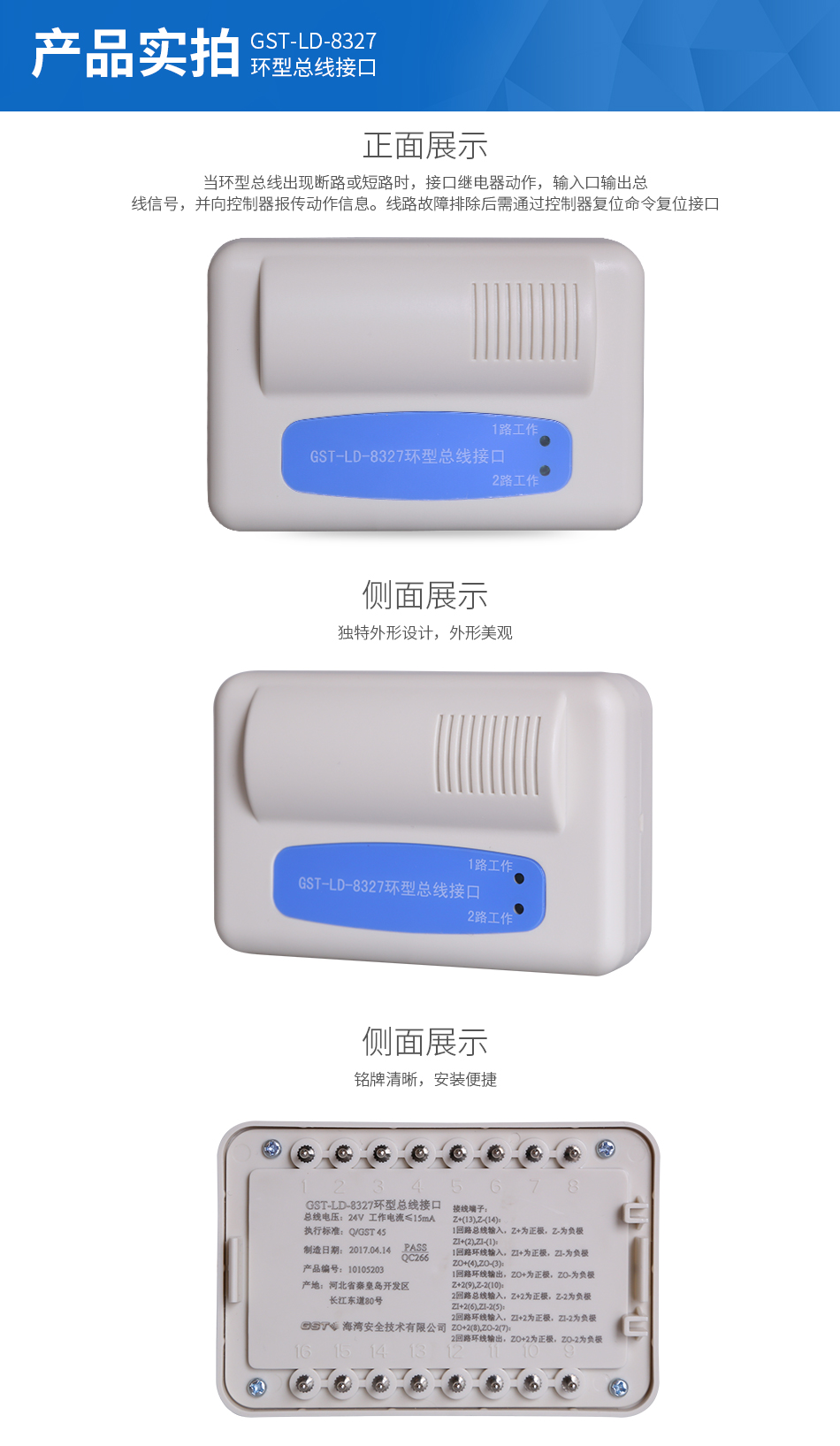

GST-LD-8327 環型總線接口（以下簡稱接口），主要用于環型總線組網。每個接口可組建 2 個回路，每個回路地址固定為 242。當環型總線出現斷路或短路時，接口繼電器動作，輸入口輸出總線信號，并向控制器報傳動作信息。線路故障排除后需通過控制器復位命令復位接口。

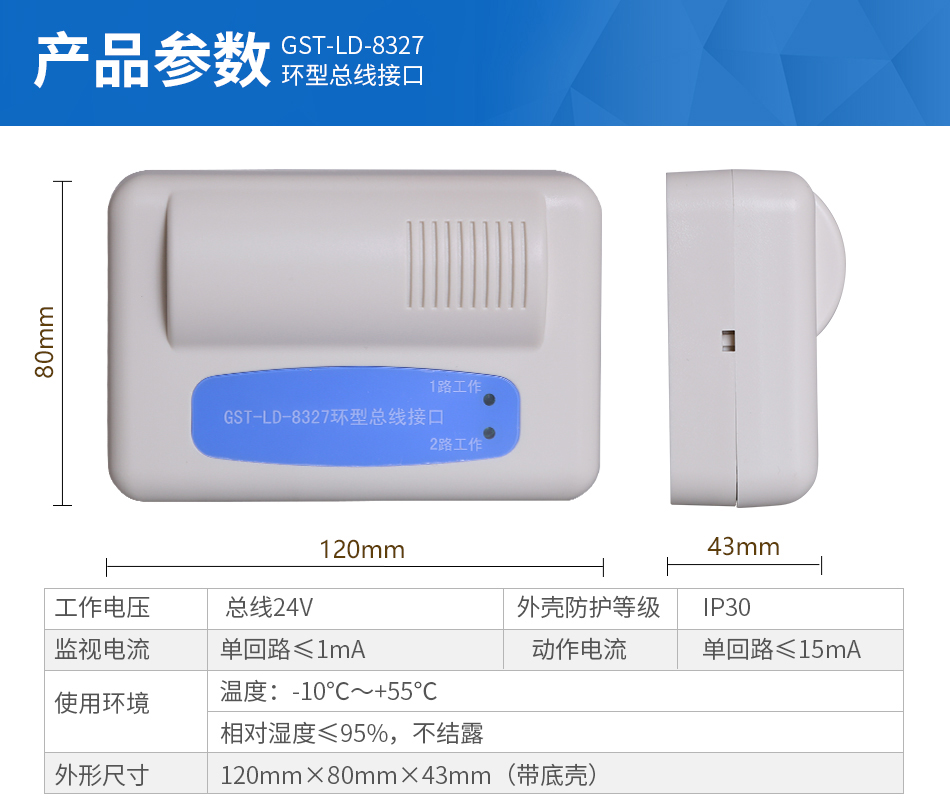

海灣GST-LD-8327環型總線接口主要技術指標
（1）工作電壓：總線 24V
（2）監視電流：單回路≤1mA
（3）動作電流：單回路≤15mA
（7）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（8）外殼防護等級：IP30
（9）外形尺寸：120mm×80mm×43mm（帶底殼）
海灣GST-LD-8327環型總線接口 結構特征、安裝與布線

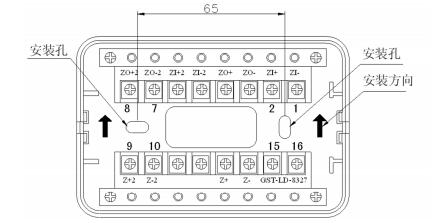

本接口的外形尺寸及結構與 GST-LD-8302 型切換模塊相同，安裝方法也相同，底座端子示意圖
如圖 ：
其中:
Z+、Z-：1 回路總線輸入，Z+為正極，Z-為負極
ZI+、ZI-：1 回路環線輸入，ZI+為正極，ZI-為負極
ZO+、ZO-：1 回路環線輸出，ZO+為正極，ZO-為負極
Z+2、Z-2：2 回路總線輸入，Z+2 為正極，Z-2 為負極
ZI+2、ZI-2：2 回路環線輸入，ZI+2 為正極，ZI-2 為負極
ZO+2、ZO-2：2 回路環線輸出，ZO+2 為正極，ZO-2 為負極
海灣GST-LD-8327環型總線接口布線要求：選用截面積不小于 1.0mm2的RVS雙絞線。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

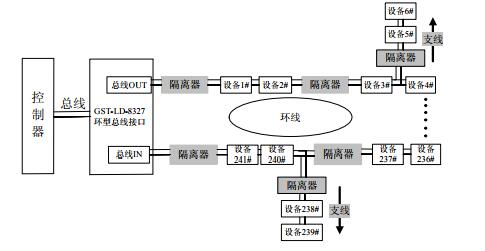

3.12.4 應用方法以回路 1 為例：接口的總線輸入端 Z+、Z-接控制器總線輸出端，接口的 ZO+、ZO-接其他編碼設備，總線最末端接回到接口的 ZI+、ZI-。系統接線圖如圖 2-64 所示。2 個相鄰環線隔離器之間不能超過 32 個設備（支線中的設備也需要計算在內）。
注意：接口端子有極性。
海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.vr134.com/；海灣服務熱線：18910580194
上一篇：GST-LD-8314環型總線隔離器 | 下一篇：GST-LD-8362輸入/輸出模塊
此文關鍵字：
GST-LD-8327環型總線接口
相關資訊
- 新國標：濕式報警閥報警口與延遲器之間不應設置閥門
- 海灣GST-QKP01型氣體滅火控制器/火災報警控制器接線安裝技術
- 《建規》與NFPA1，中美消防規范的異同
- 建筑只設有軟管卷盤，建筑消防設施檢測報告關于軟管卷盤的項怎么填寫？
- 防火門子母門相關問題
- 消防擋煙垂壁會出現的問題
- 可燃?xì)怏w報警控制器科普
- 消火栓泵聯動啟動的“三重保險”：為何需要三個觸發信號？
- 通風機房、預作用報警閥處、氣體滅火設備間、網絡機房，常漏設消防電話分機
- 舊版標準消防產品認證證書截止日期規定匯總
推薦文章
- 火災自動報警系統的保養要怎么做？
- 海灣電源監控常見的故障排查
- 火災自動報警系統中編碼點數的計算方法
- 室外獨立建造的發電機房是否需要設置自動滅火設施？
- 海灣消防主板維修
- 對北京消防“三水一電”的擔憂？與解決之道
- 應急照明不應嵌頂、吸頂安裝？
- 火災報警系統避難層區域機的問題
- 自帶蓄電池式疏散指示牌有使用年限的規范

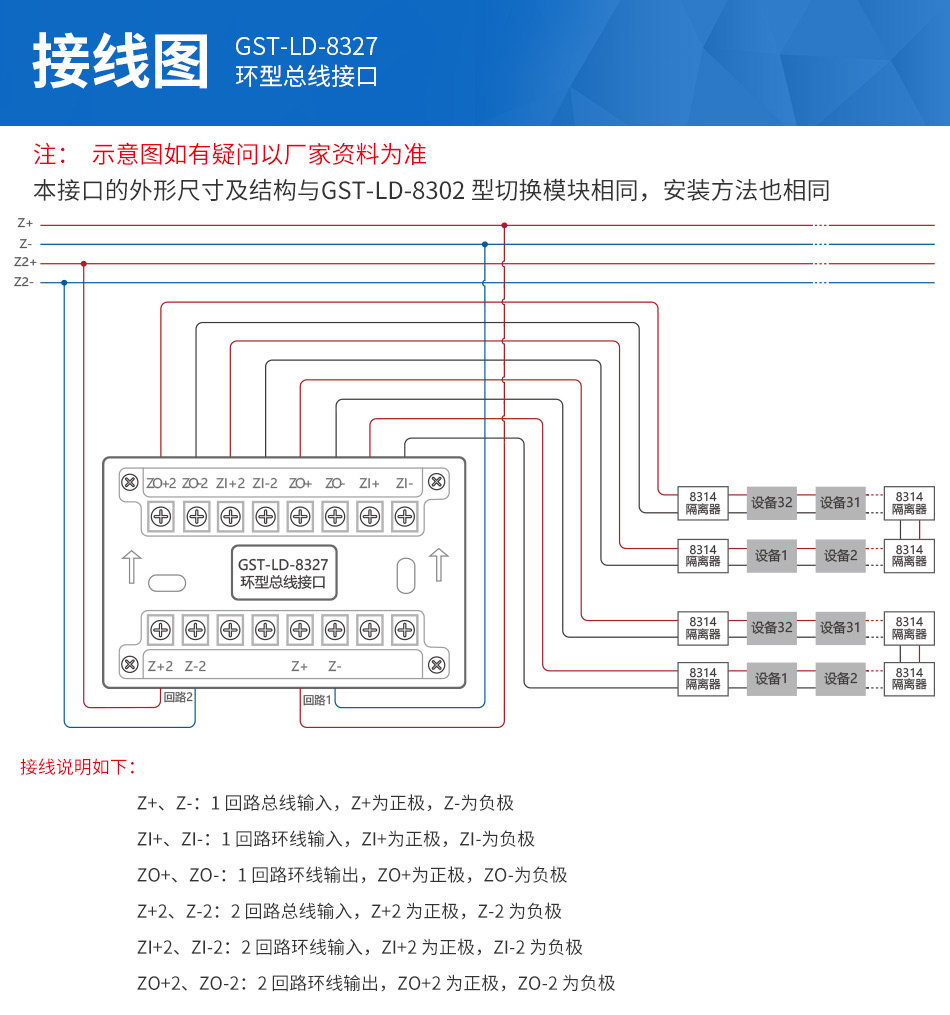

接線示意圖
