海灣GST-LD-8333模塊箱
文章來源：m.vr134.com作者：海灣消防公司人氣：2096日期：2019-05-04 07:06:49

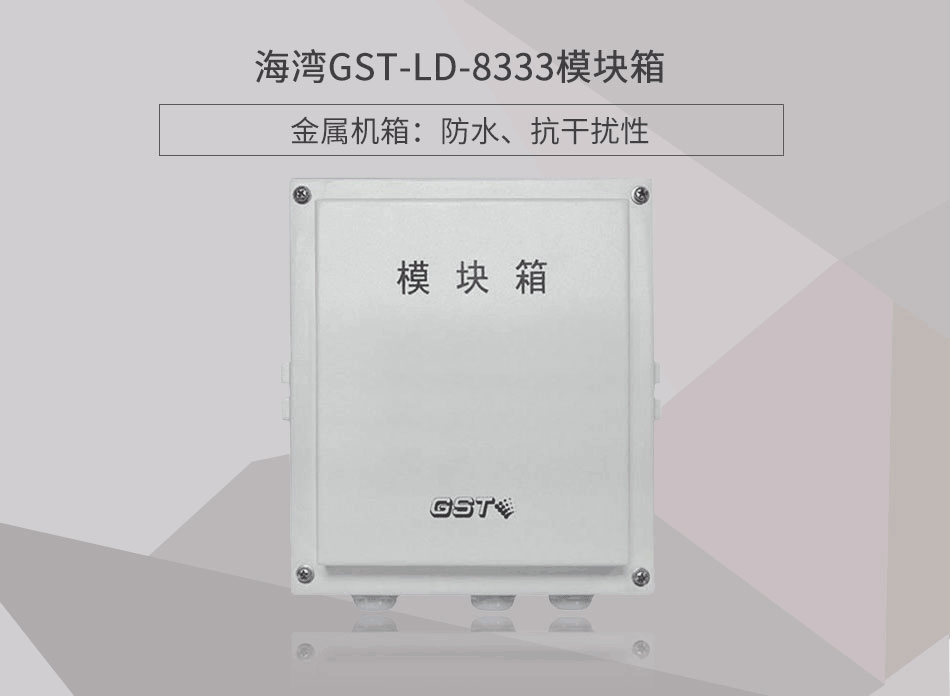

一、海灣GST-LD-8333模塊箱概述：
GST-LD-8333編址接口模塊(以下簡稱模塊)可與GST-HX-F8501(Ex)本安型火災聲警報器或GST-HX-F8502(Ex)本安型火災聲光警報器（以下簡稱本安型警報器）配接，組成本安型防爆系統。模塊接收到火災報警控制器（以下簡稱控制器）發出的啟動命令或外控“S”、“G”閉合觸點信號后，啟動現場的本安型警報器，并將動作信息傳回控制器。當出現DC24V電源故障或與現場的本安型警報器連線發生故障時，將向控制器發送故障信號并點亮故障燈。

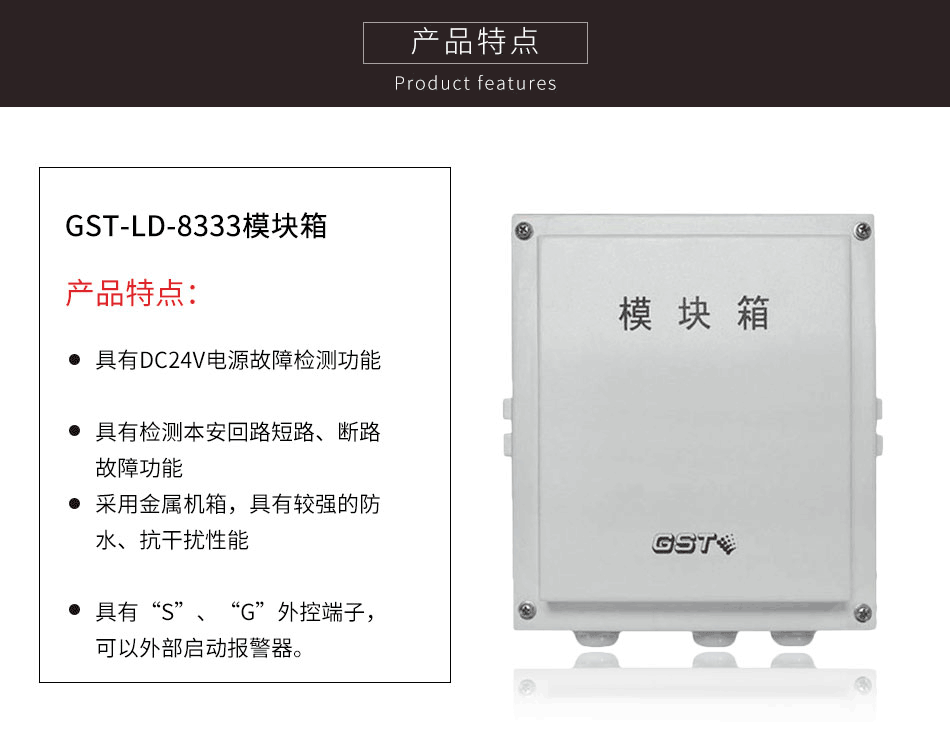

二、海灣GST-LD-8333模塊箱特點：
1.具有DC24V電源故障檢測功能；
2.具有檢測本安回路短路、斷路故障功能；
3.采用金屬機箱，具有較強的防水、抗干擾性能；
4.具有“S”、“G”外控端子，可以外部啟動報警器。

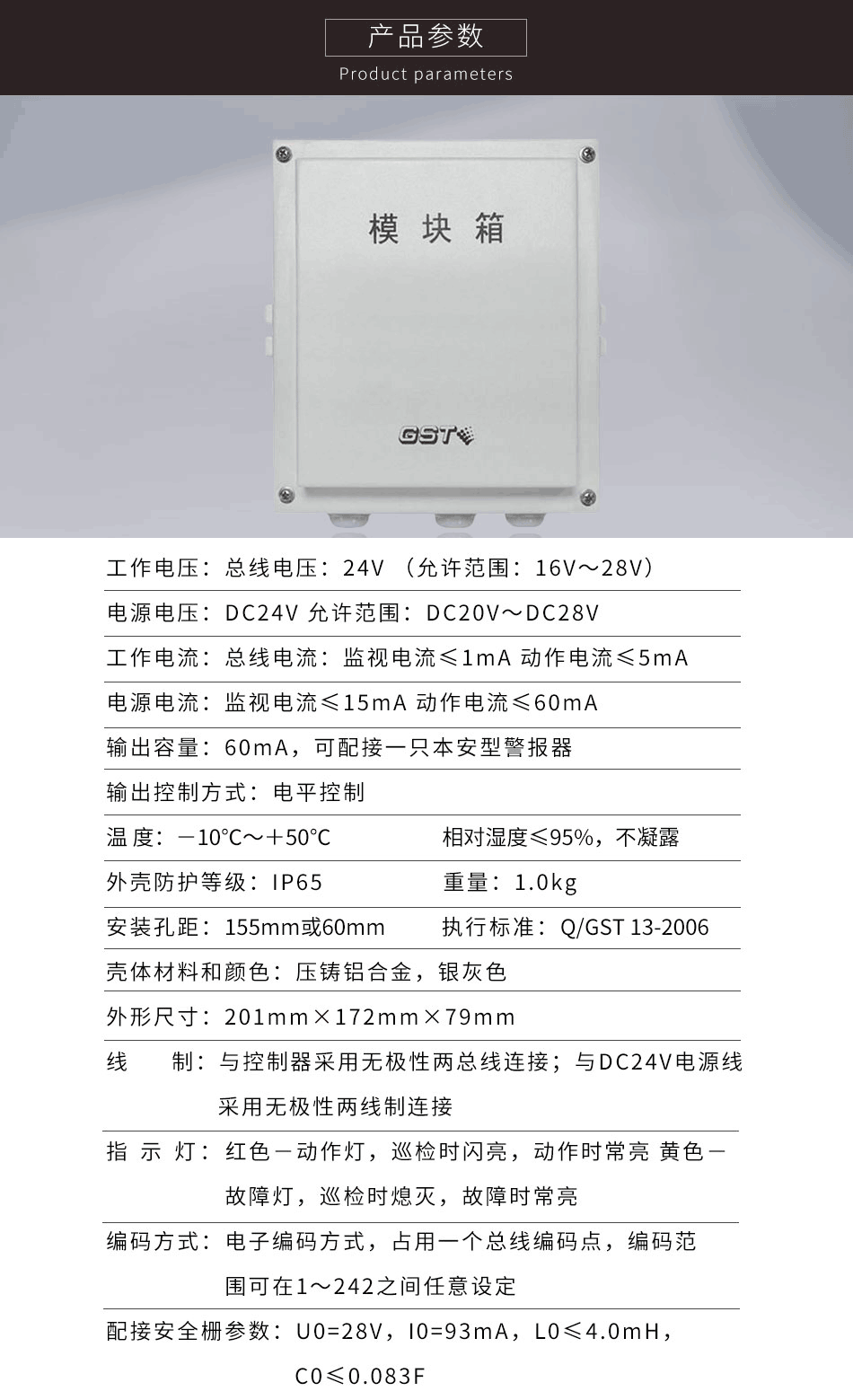

三、海灣GST-LD-8333模塊箱技術特性：
1.工作電壓：總線電壓：24V允許范圍：16V～28V
2.電源電壓：DC24V允許范圍：DC20V～DC28V
3.工作電流：總線電流：監視電流≤1mA動作電流≤5mA電源電流：監視電流≤15mA動作電流≤60mA
4.輸出容量：60mA，可配接一只本安型警報器
5.輸出控制方式：電平控制
6.配接安全柵參數：U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083F
7.編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定
8.指示燈：紅色－動作燈，巡檢時閃亮，動作時常亮黃色－故障燈，巡檢時熄滅，故障時常亮
9.線制：與控制器采用無極性兩總線連接；與DC24V電源線采用無極性兩線制連接
10.使用環境：溫度：－10℃～＋50℃相對濕度≤95%，不凝露
11.外形尺寸：201mm×172mm×79mm
12.外殼防護等級：IP65
13.殼體材料和顏色：壓鑄鋁合金，銀灰色
14.重量：1.0kg
15.安裝孔距：155mm或60mm

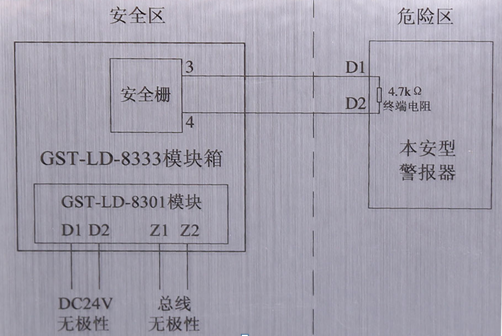

四、海灣GST-LD-8333模塊箱接線：
