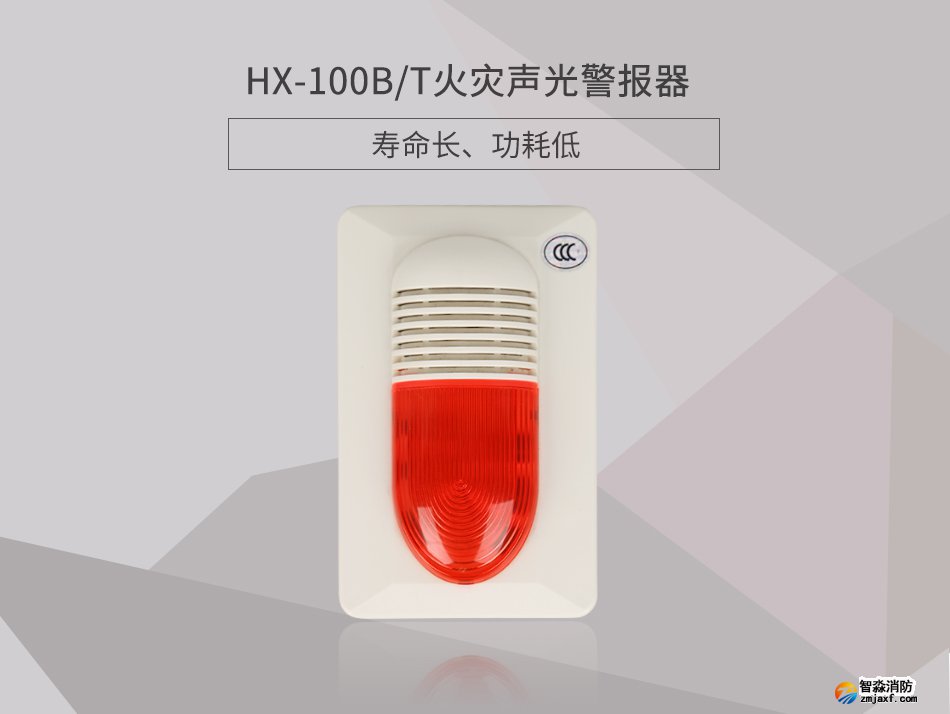

海灣HX-100B/T火災聲光警報器
一、HX-100B/T火災聲光警報器概述
海灣HX-100B/T火災聲光警報器(以下簡稱警報器)，用于在火災發生時提醒現場人員注意。警報器是一種安裝在現場的聲光報警設備，當現場發生火災并被確認后，可由消防控制中心的火災報警控制器啟動，也可通過安裝在現場的手動報警按鈕直接啟動。啟動后警報器發出強烈的聲光警號，以達到提醒現場人員注意的目的。本警報器耐低溫，抗磷化鋁、鹽霧、二氧化硫腐蝕，適用于倉庫、廠房，及其它有磷化鋁、鹽霧、二氧化硫腐蝕環境的場所。

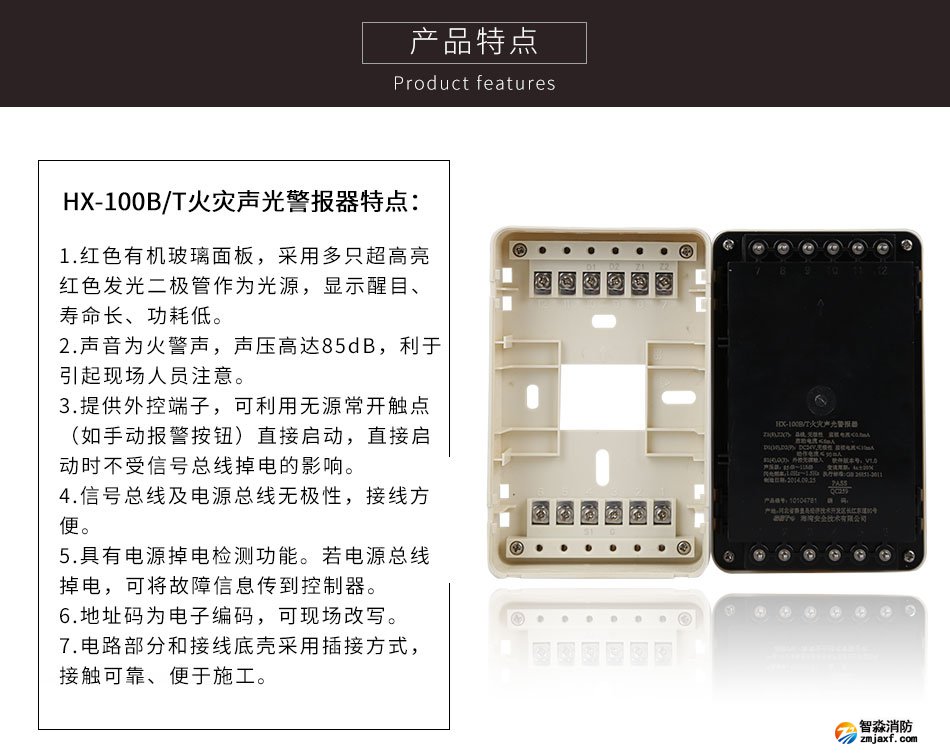

二、HX-100B/T火災聲光警報器特點
1.紅色有機玻璃面板，采用多只超高亮紅色發光二極管作為光源，顯示醒目、壽命長、功耗低。
2.聲音為火警聲，聲壓高達85dB，利于引起現場人員注意。
3.提供外控端子，可利用無源常開觸點（如手動報警按鈕）直接啟動，直接啟動時不受信號總線掉電的影響。
4.信號總線及電源總線無極性，接線方便。
5.具有電源掉電檢測功能。若電源總線掉電，可將故障信息傳到控制器。
6.地址碼為電子編碼，可現場改寫。
7.電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

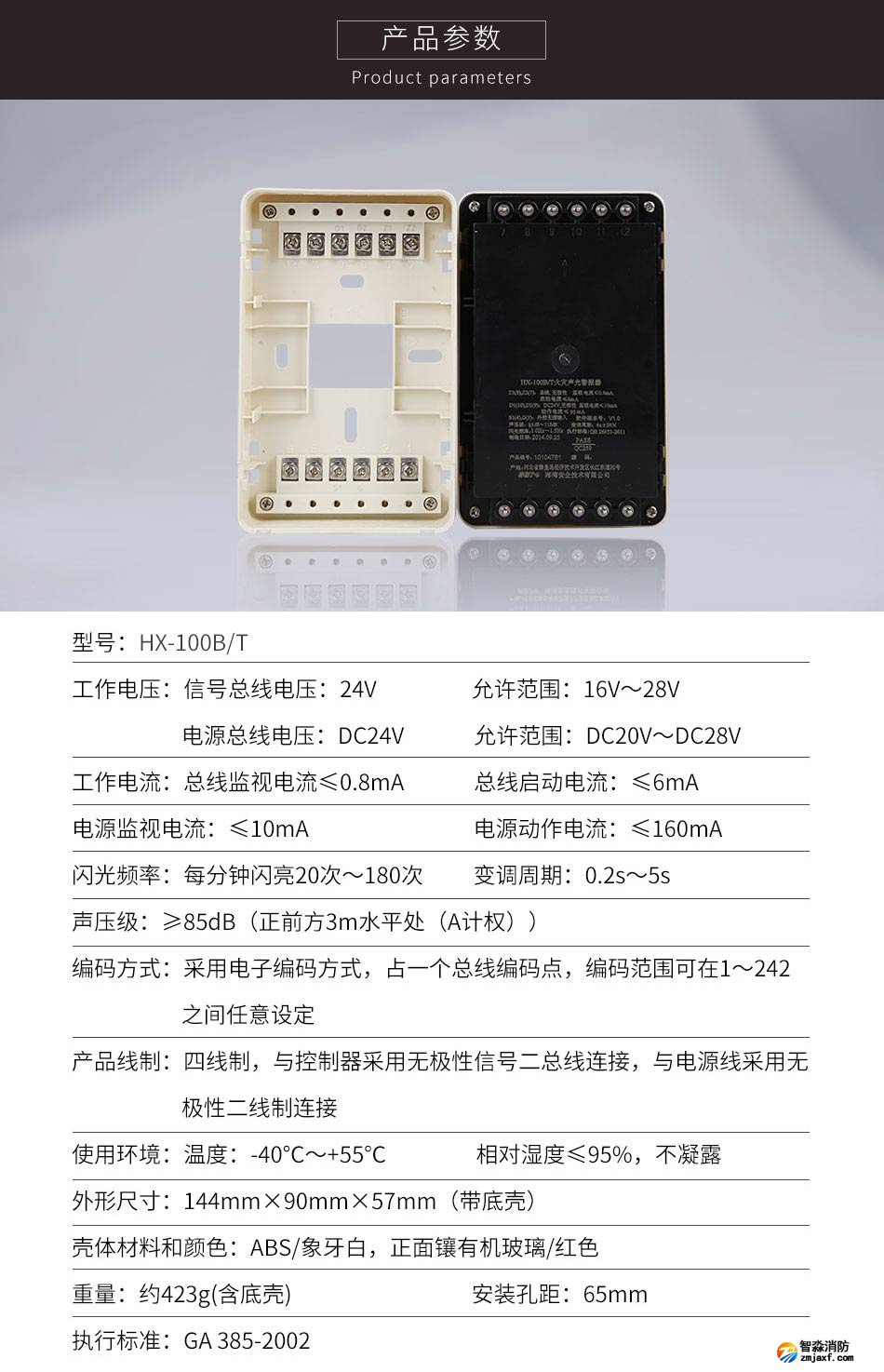

三、HX-100B/T火災聲光警報器技術特性
| 工作電壓 |
信號總線電壓：24V 允許范圍：16V～28V 電源總線電壓：DC24V 允許范圍：DC20V～DC28V |
| 工作電流 |
總線監視電流≤0.8mA 總線啟動電流≤6mA 電源監視電流≤10mA 電源動作電流≤160mA |
| 閃光頻率 |
每分鐘閃亮20次～180次 聲壓級≥85dB（正前方3m水平處（A計權）） 變調周期：0.2s～5s |
| 編碼方式 | 采用電子編碼方式，占一個總線編碼點，編碼范圍可在1～242之間任意設定 |
| 線制 | 四線制，與控制器采用無極性信號二總線連接，與電源線采用無極性二線制連接 |
| 使用環境 |
溫度：-40℃～+55℃ 相對濕度≤95%，不凝露 |
| 外形尺寸 | 144mm×90mm×57mm（帶底殼） |
| 殼體材料和顏色 | ABS/象牙白，正面鑲有機玻璃/紅色 |
| 重量 | 約423g(含底殼) |
| 安裝孔距 | 65mm |
| 執行標準 | GA 385-2002 |
四、HX-100B/T火災聲光警報器結構特征與工作原理

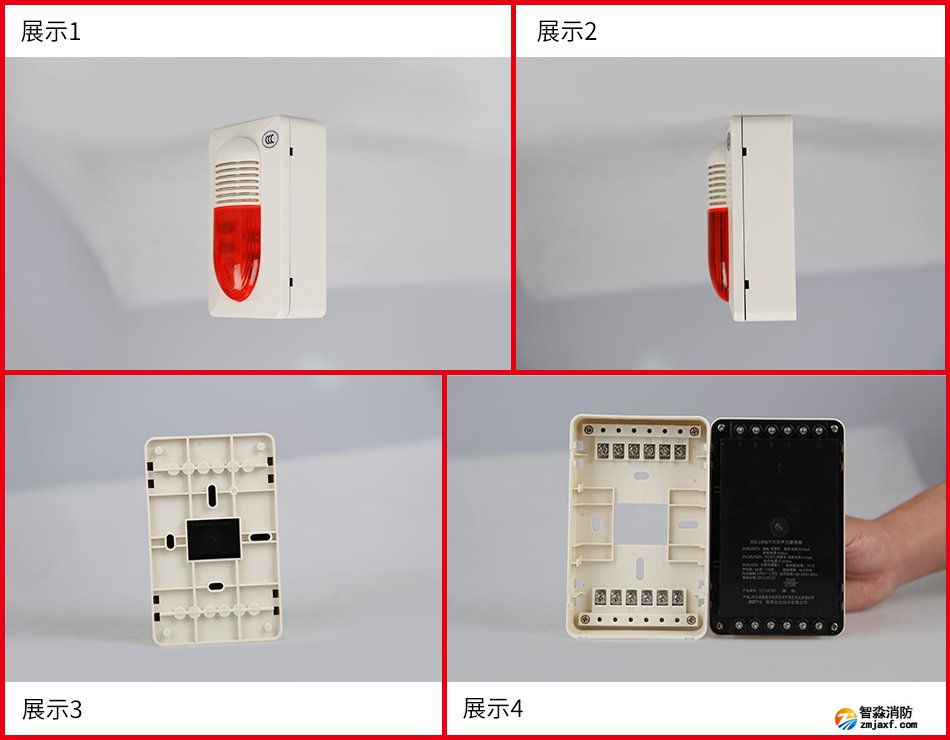

警報器外形示意圖如下圖所示。
2.工作原理
警報器內嵌微處理器，微處理器實現與火災報警控制器通訊、電源總線掉電檢測、聲光信號啟動。警報器接收到火災報警控制器的啟動命令后，開始啟動聲光信號。采用音效芯片經三極管和變壓器放大，推動揚聲器發出聲響；采用定時電路控制6只超高發光二極管發出閃亮的光信號。也可通過外控觸點直接啟動聲光信號。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://m.vr134.com/海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.vr134.com/；海灣服務熱線：18910580194
