海灣火災報警主機安裝指南｜JB-QT-GSTN3200S
海灣JB-QT-GSTN3200S控制器安裝應符合GB50166-2007《火災自動報警系統施工及驗收規范》標準要求；

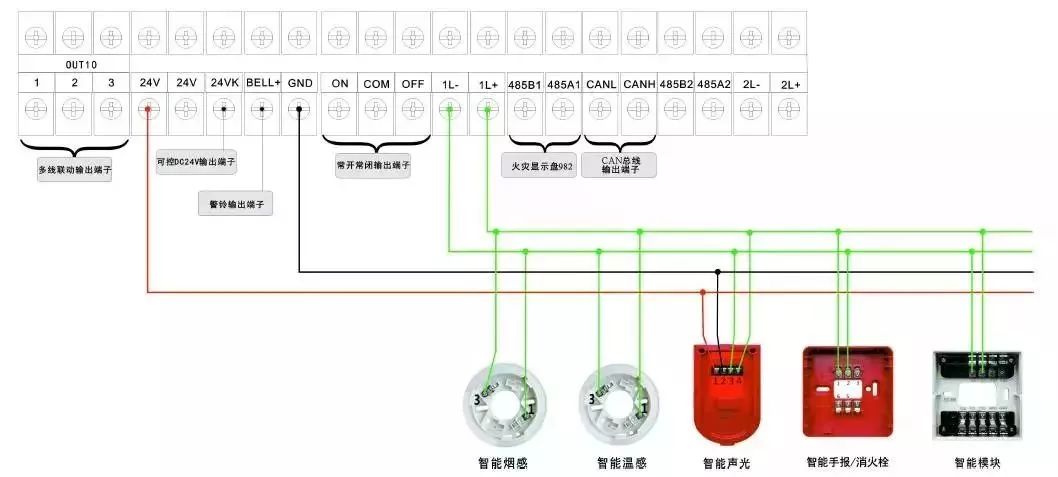

回路采用ZR-RVS-2×1.5mm²銅芯阻燃型聚氯乙烯絕緣雙絞型軟電線。其它輸入/輸出端口采用NH-BV-2×1.5mm²銅芯耐火型聚氯乙烯絕緣電線，穿金屬管、可撓（金屬）電氣導管、B1 級以上的鋼性塑料管或封閉式線槽保護，不同電壓等級的線纜不應穿入同一根保護管內，當合用同一線槽時，線槽內應有隔板分隔；
控制器為壁掛式（或嵌入式）墻上安裝，其主顯示屏高度宜為1.5m-1.8m，其靠近門軸的側面距墻不應小于0.5m，正面操作距離不應小于1.2m，且應安裝牢固，不傾斜，安裝在輕質墻上時，應采取加固措施?？刂破鳈C箱側面散熱孔（兼出音孔）必須無遮擋物，保證暢通；
引入控制器的電纜或?qū)Ь€，應符合：配線應整齊，不宜交叉，并應固定靠牢；
電纜芯線和所配導線的端部，均應標明編號，并與圖紙一致，字跡應清晰且不易褪色；
端子板的每個接線端，接線不得超過2根；
電纜芯和導線，應留有不小于200mm的余量；
導線應綁扎成束，導線穿管、線槽后應將管口、槽口封堵；
控制器的主電源應有明顯的永久性標志，并應直接與消防電源連接，嚴禁使用電源插頭。控制器與其外接備用電源之間應直接連接；
控制器接地應牢固，并有明顯的永久性標志。且必須良好接地，如果交流輸入的接地端沒有良好的接地，請使用機箱底板上所提供的接地端子使系統良好接地，對地電阻必須≤4 歐。
以上內容是智淼君安（江蘇）消防工程技術有限公司所創，剽竊一律刪除。http://m.vr134.com/海灣安全技術有限公司主營：海灣消防報警系統銷售報價,消防工程改造，氣體滅火、電氣火災安裝,售后安裝維修,檢測,調試,海灣消防網址：http://m.vr134.com/；海灣服務熱線：18910580194
