水炮系統現場配電箱全新升級
為適應市場需求，公司將水炮系統使用的現場配電箱HM-XD681升級為HM-XD681A。具體產品介紹及差異說明如下：
一、產品升級后外觀尺寸變小。
二、產品升級后增加閥電強啟開關，緊急情況下按下此開關可以直接啟動電磁閥控制電源。
三、現場配電箱到水炮電源箱DC651的線由5根變成4根，節約電線的使用，原來HM-XD681使用5根線（220V電源火線、零線、地線；電磁閥火線、零線）；更改后HM-XD681A使用4根線（220V電源火線、零線、地線；電磁閥火線），將DC651接線端電源零線和電磁閥零線短接起來即可。
四、更改后HM-XD681A增加了回答端子C1、C2，可以使用，也可以不使用；如將端子C2和GND短接后，變成三線可以從DK694對應端子接回答信號，也可單獨接回答的無源觸點信號。
五、地線降低線路要求，由原來要求4m㎡，調整為2.5m㎡。
六、內部2個2P空開調整為1個空開，統一控制水炮和電磁閥電源。
概述
HM-XD681A 現場配電箱應用于大空間主動噴水滅火系統的防火分區，它可實現對防火分區現場設備的電源控制，方便維修和管理。
參數
1) 內部裝有 1 個 2P 空氣開關；空氣開關容量：AC250V、16A；
2) 一只可受控中間繼電器，供電電源：直流 24V；觸點容量為 AC250V 7A；
3) 強電進線 AC220V 的 L、N、PE 共 3 根線，出線 AC220V 的 L、FL、N、PE 共 4 根線；
4) 弱電進線 2~3 根（回答線根據需求決定是否增加），由 DK694 輸出閥電源控制線；
5) L、N 線徑：2.0m㎡，PE 線：2.5 m㎡；
6) 尺寸規格：260mm×160mm×88mm； 重量：1.6 kg
結構與安裝

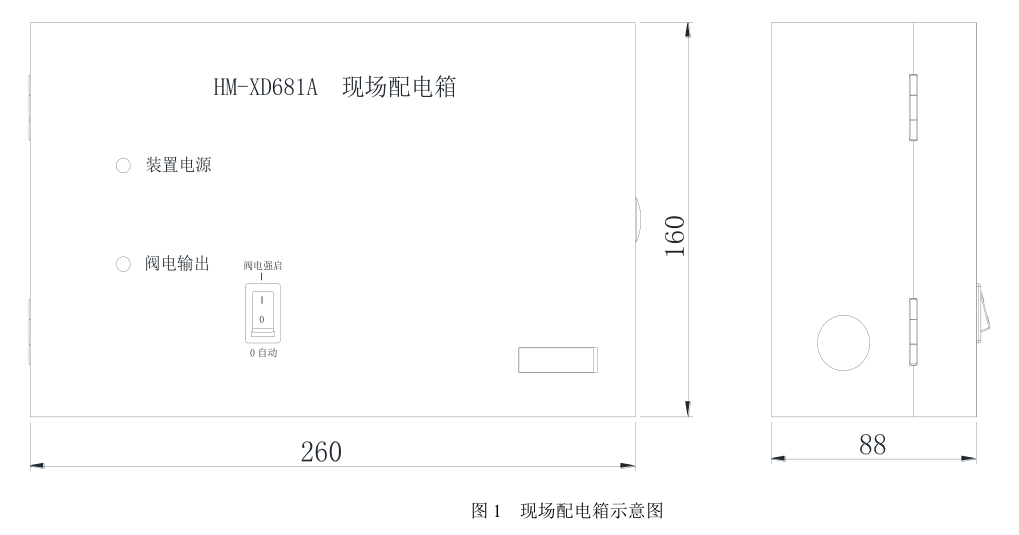

1) HM-XD681A 現場配電箱示意圖如圖 1 所示：
2) 現場配電箱應安裝在防火分區內比較醒目的地方，附近不應有障礙物。
3) 現場配電箱安裝在墻上時，其底邊據點面高度宜為 1.3~1.5m，其靠近門軸的側面距墻不應小于 0.5m，正面操作距離不應小于 1.2m。
4) 內部接線時，請參照接線板上的端子標示。

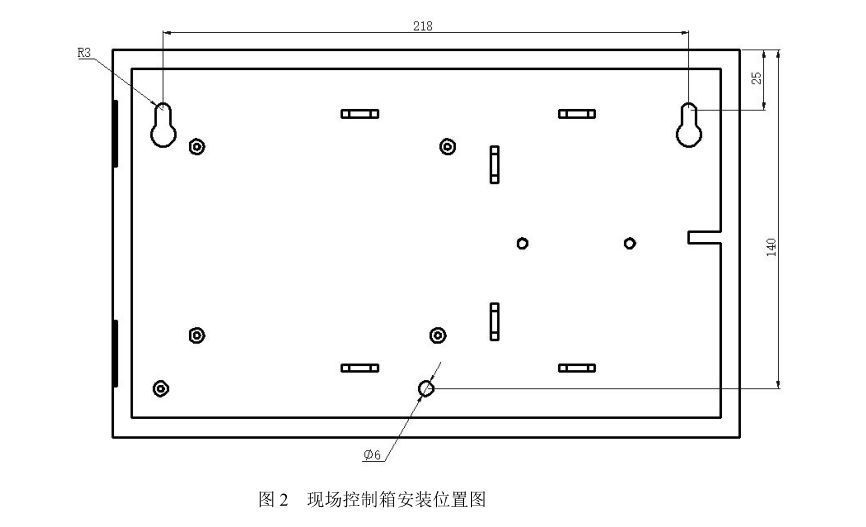

5) 現場配電箱的上面、下邊和底面都有擊落孔，方便接線。底面結線空位置如圖 2 所示。
接線端子及指示燈說明

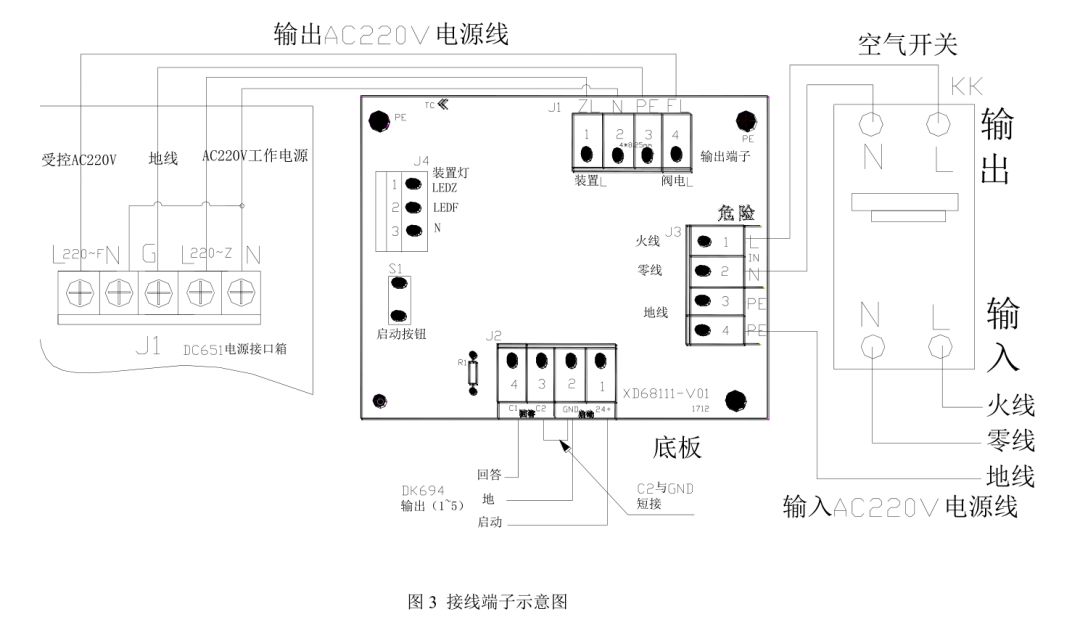

1) 上部出線端子 J1
FL：電磁閥受控 AC220V 火線，接水炮電源接口箱 DC651 的 J1 端子左側L（220~F）；
PE：保護地線，接水炮電源接口箱 DC651 的 J1 端子的 G；
N：AC220V 共用零線，接水炮電源接口箱 DC651 的 J1 端子的 N（220~F）和 N（220~Z）
ZL：裝置（水炮、探測器）使用 AC220V 火線，接水炮電源接口箱 DC651 的 J1 端子右側 L（220~Z）；
2) 下部進線端子 J2
啟動 24+、GND：電磁閥電源控制線，受控 24V 正線及負線，接 DK694 的聯動輸出 1~5 的啟動、地；也可接 XK682 的受控 24V、GND（由 XK682 控制電磁閥電源）；
回答 C1、C2：電磁閥電源啟動無源反饋線，接 DK694 的聯動輸出 1~5 的回答、地，可直接將 C2 與 GND短接；
3) 右側接線端子 J3
L、N 端子已接空氣開關控制輸出端；
PE：保護地線，外接輸入線；
4) 空氣開關進線端子
L、N：外接輸入 AC220V 的火線和零線；
5) 閥電強啟按鈕開關：正常時處于斷開狀態（O，電磁閥電源通過受控 24V 自動啟動），緊急啟動時按下則手動開啟電磁閥電源（ON）；
6) 從現場配電箱到水炮電源接口箱之間布線線徑為 AC220V 電源線 L、N 為 1.5mm 2 ，保護地線 2.5mm 2 。
7) 面板裝置電源指示燈：為水炮等設備輸出 AC220V 時綠色指示燈亮，水炮正常工作時指示燈亮；
8) 面板電磁閥電源指示燈：電磁閥總電源輸出 AC220V 時紅色指示燈亮，正常監控時指示燈滅；
注意事項
1) 接線時務必看清端子標識，AC220V 一定要火線（L）、零線（N）、地線（PE）正確接入空氣開關和電路板接線端子，不得將 L、N 線接錯。
2) 導線要壓緊，進線和出現口要有密封措施。
3) 內部有強電，操作時請注意安全。
4) 閥電強啟開關正常時處于“O”（關閉狀態）；

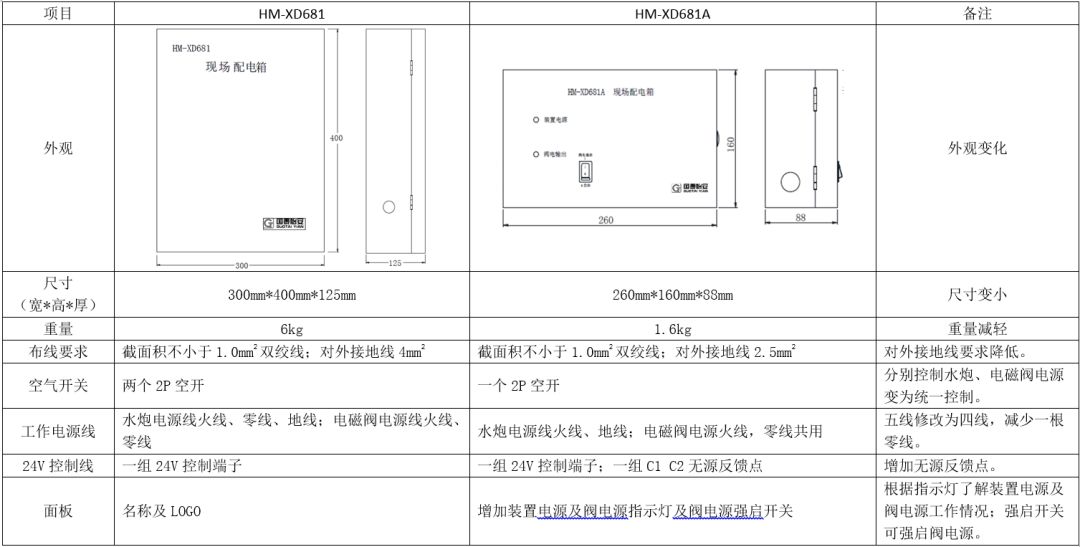

HM-XD681和HM-XD681A差異說明
