海灣消防報警主機JB-QB-GSTN1500安裝布線接線圖
海灣消防報警主機JB-QB-GSTN1500安裝布線接線圖
一，技術特點：
（1） 線制：
線制連接線距離數量
24V 無極性?xún)煽偩€(xiàn) ≥1.0 mm2 雙絞線 <1.5km 242 只探測器或模塊
RS-232 總線 三芯屏蔽線 <15m 1 臺CRT
直控盤輸出線（二線制）
1.0mm2≤導線截面≤2.0mm2 BV 線<1.0km
（2） 使用環境：
溫度：0℃～＋40℃
相對濕度≤95％，不結露
（3） 電源：
主電: 交流220V (2A) 電壓變化范圍 ＋10%～－15%
控制器備電：直流24V/16Ah 密封鉛酸電池，2 節
（4） 監控功耗=基本功耗35W（空載）+單塊回路板監控功耗6W（484 個總線設備）*回路板數
（5） 報警功耗=基本功耗35W（空載）+單塊回路板報警功耗7W（484 個總線設備）*回路板數+10W（24V 對外輸出）
（6） 外形尺寸：（長×寬×高）：500mm×170mm×700mm
二、結構特征、安裝與布線：

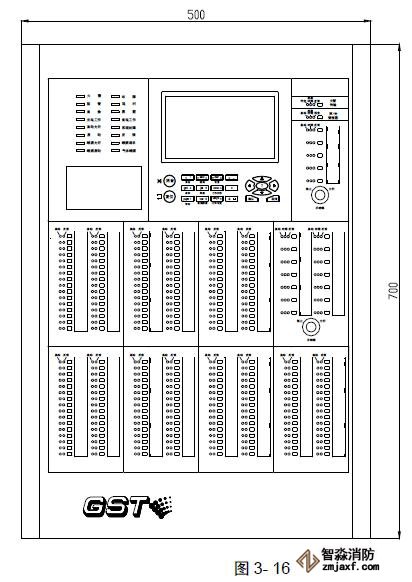

JB-QB-GSTN1500 火災報警控制器（聯動型）的外形如圖3-16所示：

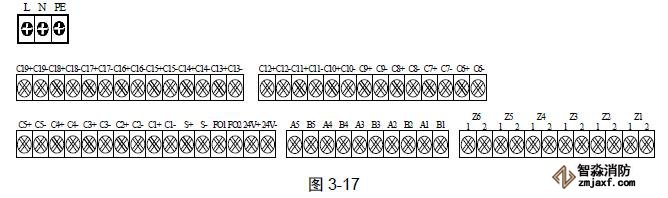

控制器外接線端子示意圖如圖3-17 所示：
JB-QB-GSTN1500火災報警控制器(壁掛式)接線端子圖
端子說明：
L、N、PE：交流220V 接線端子及機箱保護接地線端子；
Zn_1、Zn_2（n=1~6）：探測器總線（無極性）；
An、Bn（n=1~5）：火警傳輸設備、火災顯示盤、控制器聯網設備的通訊總線；
火警傳輸A、B：連接火警傳輸設備通訊總線端子（選配）；
火災顯示盤A、B：連接火災顯示盤的通訊總線端子；
CAN 聯網H、L：連接其它各類控制器的通訊總線端子（選配）；
24V+、24V-：24V/0.5A 輔助電源輸出端子；
FO1、FO2：火警輸出端子，觸點輸出（可設置為常開或常閉），觸點最大容量2A/30VDC或1A/125VAC；
S+、S-：警鈴輸出端子，24V/0.2A 有源輸出；
Cn+、Cn-（n=1~19）：直控輸出端子。
布線要求：接線宜采用BV 銅芯導線，1.0mm²≤導線截面積≤2.0mm²。
