消防火災自動報警系統圖解及消防線路的布線
文章來源：m.vr134.com作者：海灣消防公司人氣：1838日期：2019-05-15 03:22:56
海灣火災自動報警系統一般設置在工業與民用建筑場所，與自動滅火系統、疏散誘導系統、防排煙系統以及防火分隔系統等其他消防分類設備一起構成完整的建筑消防系統。火災自動報警系統由火災探測報警系統、消防聯動控制系統、可燃?xì)怏w探測報警系統及電氣火災監控系統組成。
一、海灣火災探測報警系統

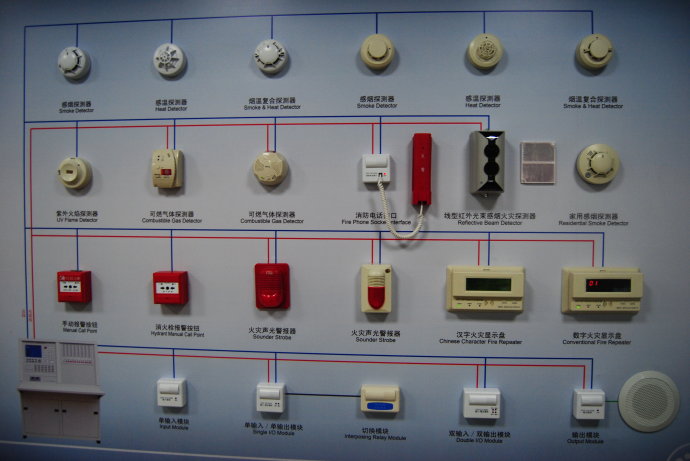

海灣火災探測報警系統由火災報警控制器、觸發器件和火災警報裝置等組成，能及時、準確地探測保護對象的初起火災，并做出報警響應，告知建筑中的人員火災的發生，從而使建筑中的人員有足夠的時間在火災發展蔓延到危害生命安全的程度時疏散至安全地帶，是保障人員生命安全的最基本的建筑消防系統，海灣火災探測報警系統如圖所示。
二、海灣消防聯動控制系統
海灣消防聯動控制系統由消防聯動控制器、消防控制室圖形顯示裝置、消防電氣控制裝置（防火卷簾控制器、氣體滅火控制器等）、消防電動裝置、消防聯動模塊、消火栓按鈕、消防應急廣播設備、消防電話等設備和組件組成。
在火災發生時聯動控制器按設定的控制邏輯準確發出聯動控制信號給消防泵、噴淋泵、防火門、防火閥、防排煙閥和通風等消防設備，完成對滅火系統、疏散誘導系統、防排煙系統及防火卷簾等其他消防有關設備的控制功能，當消防設備動作后將動作信號反饋給消防控制室并顯示。

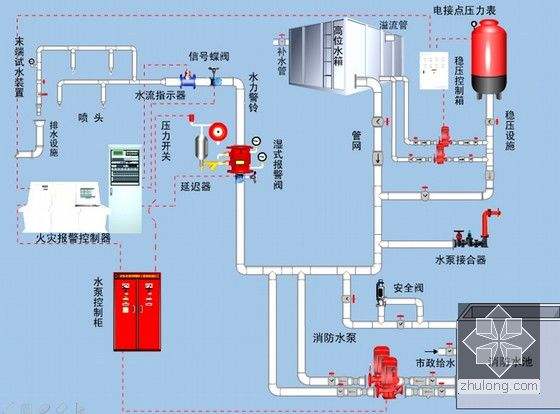

監視建筑消防設施的運行狀態，即接收來自消防聯動現場設備以及火災自動報警系統以外的其它系統的火災信息或其它觸發和輸入信息。通過傳輸設備將火災報警控制器發出的火災報警信號及其它有關信息傳輸?shù)浇ㄖ涝O(shè)施及消防安全管理遠程監控系統。 消防聯動控制系統的構成如圖所示。
三、海灣可燃?xì)怏w探測報警系統

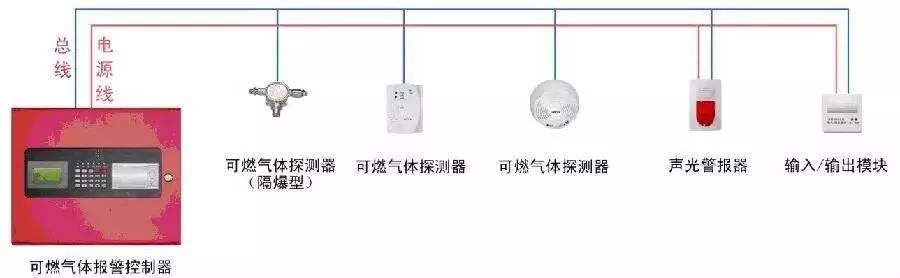

可燃?xì)怏w探測報警系統由可燃?xì)怏w報警控制器、可燃?xì)怏w探測器和火災聲警報器組成，能夠在保護區域內泄露可燃?xì)怏w的濃度低于爆炸下限的條件下提前報警，從而預防由于可燃?xì)怏w泄漏引發的火災和爆炸事故的發生?？扇?xì)怏w探測報警系統是火災自動報警系統的獨立子系統，屬于火災預警系統。 海灣可燃?xì)怏w探測報警系統的構成如圖所示。
四、海灣電氣火災監控系統
海灣電氣火災監控系統由電氣火災監控器、電氣火災監控探測器組成，能在發生電氣故障，產生一定電氣火災隱患的條件下發出報警，提醒專業人員排除電氣火災隱患，實現電氣火災的早期預防，避免電氣火災的發生。電氣火災監控系統是火災自動報警系統的獨立子系統，屬于火災預警系統。

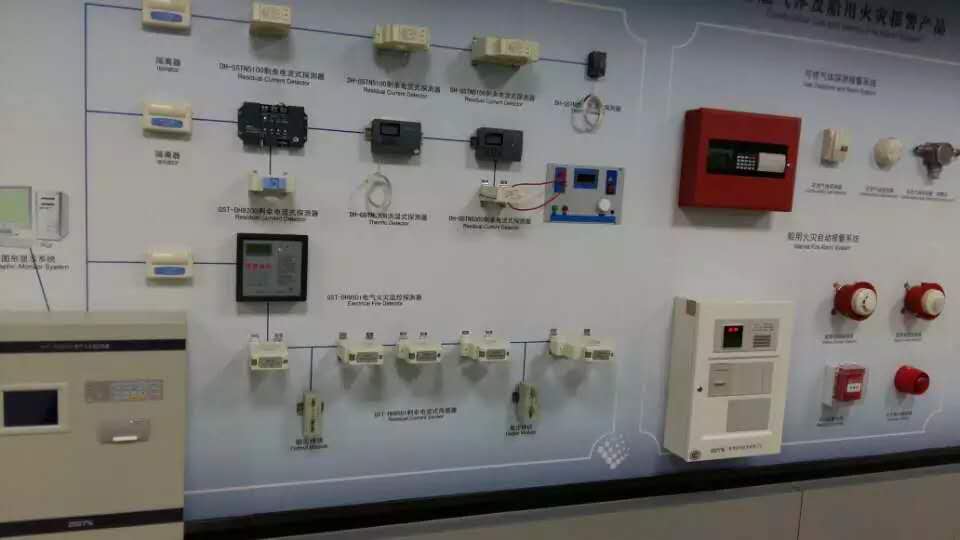

海灣電氣火災監控系統的構成如圖所示。
布線要求
火災自動報警系統布線前，應核對設計文件的要求對材料進行檢查，導線的種類、電壓等級應符合設計文件要求；并按照下列要求進行布線。
1.火災自動報警系統的布線，應符合國家標準《建筑電氣裝置工程施工質量驗收規范》(GB50303—2015）的規定?；馂?zāi)自動報警系統應單獨布線，系統內不同電壓等級、不同電流類別的線路，不應布在同一管內或線槽的同一槽孔內。在管內或線槽內的布線，應在建筑抹灰及地面工程結束后進行，管內或線槽內不應有積水及雜物。
2.導線在管內或線槽內，不應有接頭或扭結。導線的接頭，應在接線盒內焊接或用端子連接。從接線盒、線槽等處引到探測器底座、控制設備、揚聲器的線路，當采用金屬軟管保護時，其長度不應大于2m。敷設在多塵或潮濕場所管路的管口和管子連接處，均應做密封處理。
3.管路超過下列長度時，應在便于接線處裝設接線盒：
（1）管子長度每超過30m，無彎曲時；
（2）管子長度每超過20m，有1個彎曲時；
（3）管子長度每超過10m，有2個彎曲時；
（4）管子長度每超過8m，有3個彎曲時。
4.金屬管子入盒，盒外側應套鎖母，內側應裝護口；在吊頂內敷設時，盒的內外側均應套鎖母。塑料管入盒應采取相應固定措施。明敷設各類管路和線槽時，應采用單獨的卡具吊裝或支撐物固定。吊裝線槽或管路的吊桿直徑不應小于6mm。
5.線槽敷設時，應在下列部位設置吊點或支點：
（1）線槽始端、終端及接頭處；
（2）距接線盒0.2m處；
（3）線槽轉角或分支處；
（4）直線段不大于3m處。
6.線槽接口應平直、嚴密，槽蓋應齊全、平整、無翹角。并列安裝時，槽蓋應便于開啟。管線經過建筑物的變形縫(包括沉降縫、伸縮縫、抗震縫等)處，應采取補償措施，導線跨越變形縫的兩側應固定，并留有適當余量。
7.火災自動報警系統導線敷設后，應用500V兆歐表測量每個回路導線對地的絕緣電阻，且絕緣電阻值不應小于20MΩ。同一工程中的導線，應根據不同用途選擇不同顏色加以區分，相同用途的導線顏色應一致。電源線正極應為紅色，負極應為藍色或黑色。
PS:
有關消防弱電知識
設計一般包括：火災報警主機柜及聯動控制柜的擺放位置、各種線路進線方式(多少根電纜，線槽還是穿管);報警主機電源容量需要確認、是否使用UPS不間斷電源，如有要設計擺放位置、接線方式和電源容量等;是否設置了CRT系統(顯示器)，如有需要上位機一臺，相應的電源接口、和消防主機的接線(一般一根電纜即可);還有空調或排風系統電源是否設置也要考慮。
一、消防控制室
主要用于安裝消防控制設備，對系統送風排煙、消防水泵啟停及運行狀況顯示、非消防電源的強制切換、消防電梯的運行、普通電梯的迫降、其他滅火系統的啟停及運行狀況、火災報警及遠程啟泵按鈕所在樓層、火警廣播、防火卷簾的運行等。( 消防控制室宜設在高層建筑的首層或地下一層。火災自動報警系統 ，建筑消防設施指建(構)筑物內設置的火災自動報警系統、自動噴水滅火系統、消火栓系統等用于防范和撲救建(構)筑物火災的設備設施的總稱。常用的有火災自動報警系統、自動噴水滅火系統、消火栓系統、氣體滅火系統、泡沫滅火系統、干粉滅火系統、防煙排煙系統、安全疏散系統等。)
二、控制線和信號線
一般用屏蔽雙絞線RVS2×1.5，可以防止干擾。 電源線，低壓比如24伏用BV線或者KVV2×1.5的線就可以。 煙感、手報的與主機連接通訊的線路要用控制線，供電的線要用電源線。 水泵看是如何控制，低壓控制用24伏電源線，直拉線高壓的要看具體設計，例如直流110伏可以用2.5非雙絞的。 補充:控制系統的電壓和控制專用的電壓相差不多,但抗干擾能力要求高.電源線用控制線是沒有問題的,但一般考慮成本和使用的頻繁性會分別使用電纜. 直接反饋到主機報警或驅動模塊設備動作的通訊線路不論怎么稱呼都屬于控制線,聲光和廣播是通過模塊動作后接通電源或音頻信號,所以使用時打開模塊動作的是控制線,模塊動作后經過模塊給到設備的是電源或音頻線.
三、消防線路的布線要求
1、信號線：一般為阻燃/耐火紅藍雙絞軟線(紅正藍負)，感煙探測器、感溫探測器手動報警按鈕信號模塊及等連在信號線上。如水流指示器、報警閥、防火閥、快速放氣閥等通過信號模塊連在信號線上和報警主機連接。
2、電源線:一般為阻燃/耐火紅黑雙絞軟線或阻燃BV硬線(紅正黑負)，控制模塊即需要連接信號線也需要連接電源線。報警警鈴如帶地址直接接信號線線和電源線。如不帶地址需通過控制輸出模塊連接信號線電源線上。如補風閥、排煙閥、電動閥、電動排煙口、送風機、補風機、排煙風機、空壓機控制及強切非消防電源、電梯通過控制模塊和信號線及電源線和報警主機連接。
3、硬拉線：一些設備需要由消防控制室通過多線手動控制盤直接控制，如消防泵、噴淋泵、補風機、排煙風機等一般根據設備廠家不同一般為6/4芯護套電纜或6/4根阻燃BV硬線. 一般用BV硬線可用各種顏色區分開
4、廣播線：一般用阻燃/耐火紅黑雙絞軟線,(紅正黑負)用于消防控制室消防廣播主機和廣播音箱的連接.
5、電話線：一般為白色阻燃平行軟線，用于消防控制室電話主機和消防電話及電話插孔的連接.
