海灣HW-BLJC-1LEI0.5W-VN752-L消防應急標志燈
海灣HW-BLJC-1LEI0.5W-VN752-消防應急標志燈
IP65壁掛標志燈，單面左向，0.5W，2線制，采用電子編碼方式，可進行現場編碼。
一、海灣HW-BLJC-1LEI0.5W-VN752-L消防應急標志燈具概述：
VN700 系列標志燈包括以下產品: HW-BLJC-1LREI0.5W-VN750（壁掛式小型單面雙向標志燈）、HW-BLJC-1OEI0.5W-VN751（壁掛式小型單面疏散出口標志燈）、HW-BLJC-1LEI0.5W-VN752-L（壁掛式小 型 單 面 左 向 標 志 燈 ）、 HW-BLJC-1REI0.5W-VN752-R （ 壁 掛 式 小 型 單 面 右 向 標 志 燈 ）HW-BLJC-1LREI0.5W-VN753（壁掛式小型單面米標標志燈）HW-BLJC-1LREI0.5W-VN753Q （嵌入式式小型單面米標標志燈）HW-BLJC-1OEI0.5W-VN751A（壁掛式小型單面安全出口標志燈）
標志燈通常安裝于室內，具有以下工作狀態：1 常亮—正常狀態； 2 定向—雙向標志燈指向一側；3 熄滅—指示關閉。
通過信號總線接入急照明集中電源；由應急照明控制器進行控制及管理。標志燈采用電子編碼方式，可通過海灣消防公司生產的 GST-BMQ-2 型電子編碼器進行現場編碼。
二、海灣HW-BLJC-1LEI0.5W-VN752-L消防應急標志燈具技術參數 ：
1. 總線電壓：36V，允許范圍：20V～36V
2. 功耗均為 0.5W，重量為 1.8kg
3. 光源類型，應急時間：LED，不小于 90min，應急時間由集中電源的配置確定。LED 光源規格：
DC2.8V～DC3.0V/0.1W；LED 光源型號：HY-5G2SD-10。
4. 故障檢測：光源出現短路、斷路時，標志燈發送故障信號。
5. 編碼方式：采用電子編碼方式，占用一個地址
6. 使用場所：地鐵、管廊、隧道
7. 使用環境：溫度：0℃～+55℃相對濕度≤95%，不凝露
8. 殼體材料和顏色：金屬（嵌墻式面板為不銹鋼、壁掛式面板為鐵板噴黑色漆）+ 玻璃（綠色）
9. 防護等級： IP65
10. 執行標準：GB 17945‐2010
三、海灣HW-BLJC-1LEI0.5W-VN752-L消防應急標志燈具結構特征與工作原理：
1. 標志燈按安裝方式

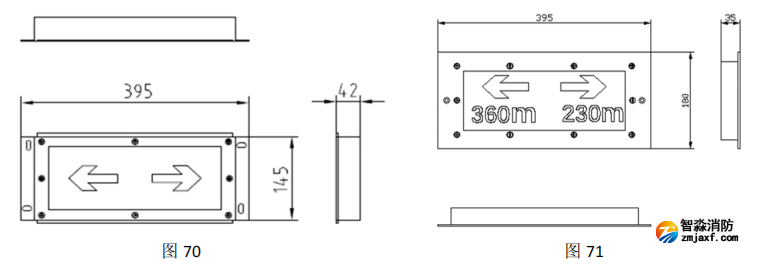

a）壁掛式：所有單面壁掛式標志燈，外形尺寸、安裝尺寸一致。外形示意圖如圖 70 所示，以
雙向為例。
b）嵌墻式：外形示意圖如圖 71 所示。
2. 工作原理：標志燈正常處于常亮狀態，當發生緊急情況時，轉入應急狀態，雙向標志燈不能使
用通道的指向可以單獨關閉。
四、海灣HW-BLJC-1LEI0.5W-VN752-L消防應急標志燈具安裝與接線：
警告：安裝設備之前，請切斷回路的電源。電線接頭需要進行防水、絕緣處理。
安裝：

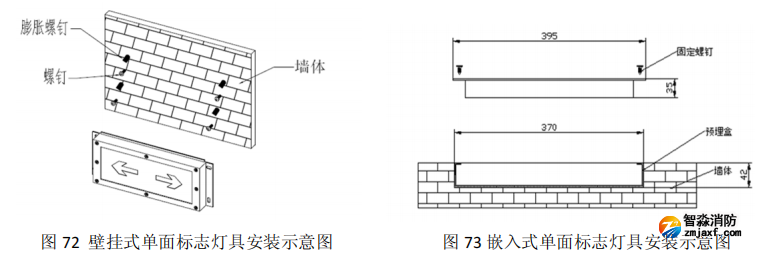

1. 安裝：安裝示意圖如圖 72、圖 73 所示。
2. 接線說明：Z1、Z2：信號總線，無極性。
3. 布線要求：推薦使用截面積≥2.5mm2
的 RV 型銅線。布線應與動力電纜、高低壓配電電纜等不同
電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。

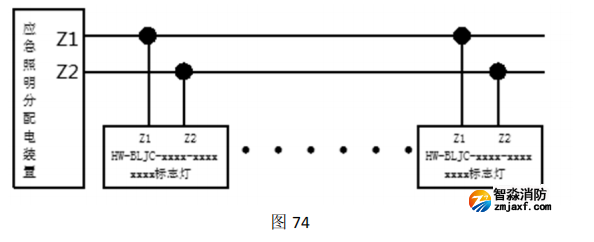

接線說明如圖 74 所示：
白色電纜：信號總線，無極性，對應分配電裝置的 Z1，Z2；
推薦使用截面積≥2.5mm2
的 RV 型銅線。布線應與動力電纜、高低壓配電電纜等
不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。
