海灣GST-LD-8320/GST-LD-8320A型終端器接線安裝技術
海灣GST-LD-8320/GST-LD-8320A型終端器接線安裝技術
特點
在非編碼火災自動報警系統中，傳統方式都是通過在回路終端連接一只電阻來維持系統的正常
工作，一旦匹配不當將使整個報警系統工作不正常，甚至?xí)a(chǎn)生誤報警等問題。GST-LD-8320/ GSTLD-8320A 終端器與 GST-LD-8319 輸入模塊配套使用，取代了終端電阻，當報警系統輸出回路中有現場設備被取下時，GST-LD-8319 輸入模塊可向控制器報出故障，但不影響其它現場設備正常工作。有效地解決了上述問題，大大提高了非編碼報警系統的可靠性。
海灣GST-LD-8320 終端器配接 JTFB-GOF-GST601 型點型復合式感煙感溫火災探測器、JTY-GF-GST104型點型光電感煙火災探測器及 JTWB-ZCD-G1(A)型點型感溫火災探測器時使用；GST-LD-8320A 終端器
配接 JTF-GOF-GST9713 型點型復合式感煙感溫火災探測器、JTY-GF-GST9711 型點型光電感煙火災探測器、JTW-ZOF-GST9712 型點型感溫火災探測器時使用。
主要技術指標
（1）工作電壓：DC15V～DC28V
（2）工作電流≤5mA
（3）標稱電壓：DC24V
（4）等效電阻：4.7kΩ
（5）使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
（6）外殼防護等級：IP32
（7）外形尺寸：
直徑：103mm，高：37.5mm（GST-LD-8320）
直徑：100mm，高：39mm（GST-LD-8320A）
結構特征、安裝與布線

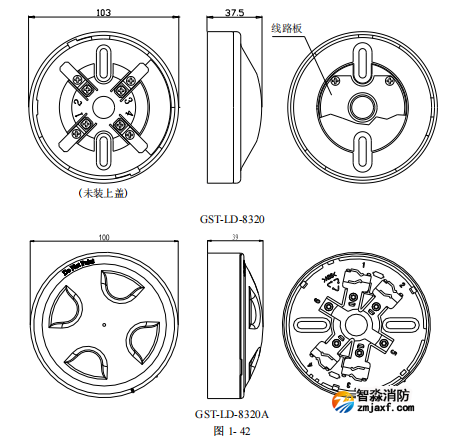

終端器外形示意圖如圖 1-36 所示：
終端器的安裝方法與探測器底座的安裝方法完全一樣，并可作為底座使用，上面可以安裝非編碼探測器。作為探測器底座使用時，要將區域總線的正極連接到“1”端子上，區域總線的負極連接到“3”端子上。
注：如果不在終端器上安裝探測器，此時需將區域總線的正極連接到“2”端子上，區域總線的負極連接到“3”端子上。
終端器接線詳細說明見第一章 3.9 節 GST-LD-8319 輸入模塊系統構成示意圖。
布線要求：采用截面積≥1.0mm2的耐火 RV 或 BVR 線。
